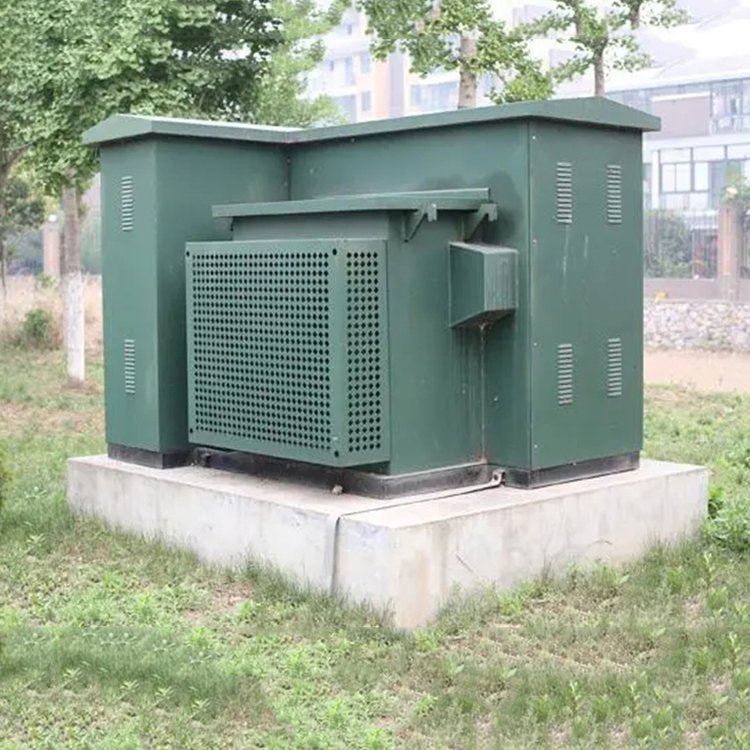

美式箱式变电站是一种结构紧凑、安装便捷的户外预装式设备，核心特点为高压与变压器共油箱设计，适用于对成本敏感且供电可靠性要求较低的场景。
基本定义与结构
美式箱式变电站（简称“美式箱变”）是将变压器器身、高压负荷开关、熔断器等核心部件集成于同一油箱内，低压部分通过户外箱体分隔成计量、进线、出线等隔室的预装式成套设备。其高压与变压器组合浸泡在油箱中，形成全绝缘全密封结构，显著缩小体积并提升密封性。
核心参数与特点
|
项目 |
具体内容 |
|
接线形式 |
1-2路10KV进线，单台变压器（容量500KVA~800KVA），低压出线4-6路 |
|
关键部件 |
变压器、10KV环网开关、电缆插头、低压桩头箱体 |
|
突出优势 |
体积小（占地面积仅为欧式箱变的1/3-1/2）、造价低、安装方便，可缩短低压电缆长度以降低线损 |
|
主要局限 |
供电可靠性低（无电动机构及配电自动化装置）、无电容器设备（不利于降线损）、噪音较高 |
适用场景与对比
美式箱变适用于多层住宅、普通商用建筑等对供电连续性要求不高的场景，因其便于伪装且能与小区环境协调。若需更高可靠性（如小高层、高层建筑），建议选择带金属屏蔽箱体、支持自动化控制的欧式箱变。
