耐火桥架的定义与核心功能

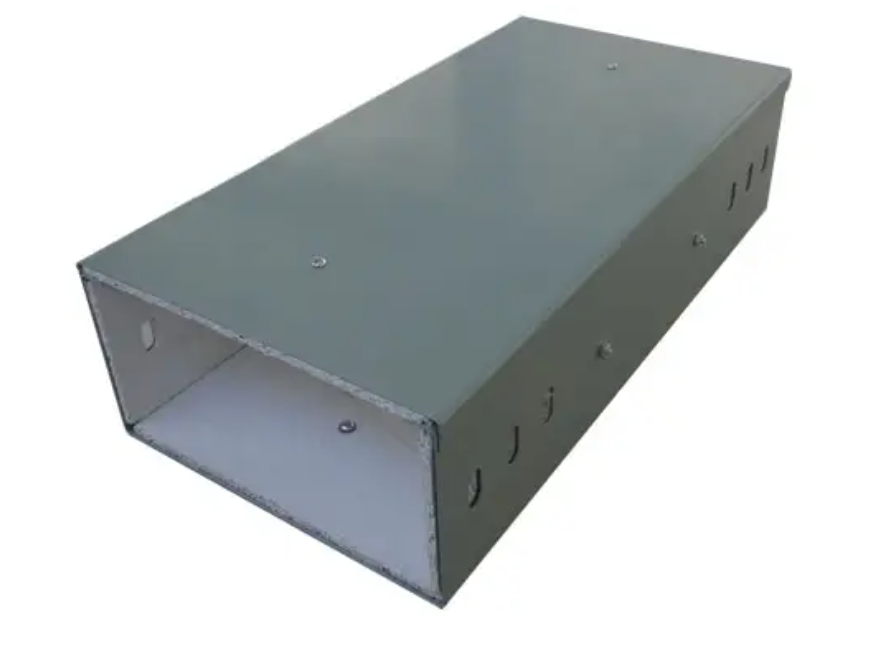

耐火桥架是一种由直线段、弯通、附件和支吊架等组成的刚性结构系统，专门用于支撑电缆并确保其在火灾条件下维持规定时间的正常运行。其核心功能是在火灾发生时，通过自身结构和材料特性阻隔火势蔓延，保护槽体内的电缆（尤其是消防设备配电线路）持续供电，为人员疏散和消防救助争取关键时间。

耐火桥架的结构构造与材料组成

基本结构：主要由金属骨架（如钢制镀锌框架）与防火基材复合而成，外层通常涂覆钢结构防火涂料，部分类型内层镶嵌非金属防火层（如玻璃纤维增强材料与无机黏合剂复合的防火板）。
材料特性：防火涂料需符合GB14907-2002标准，具备涂层薄、耐火极限高、粘接力强等特点，遇火后形成海绵状炭化隔热层，阻止钢结构高温变形；非金属防火材料需满足JB/T10216-2013规范中对阻燃、耐高温的要求。
表面处理：金属骨架表面多为磨砂质感，既提升美观性，又增加摩擦力防止电缆滑动。

耐火桥架的分类与技术标准

根据JB/T10216-2013规范，耐火桥架按结构型式可分为三类：

耐火桥架与防火桥架的区别

对比项	耐火桥架	防火桥架
规范依据	有明确标准（如JB/T10216-2013、GB29415-2013）	无统一规范，市场多依据GB8624-2012燃烧性能分级（B1级以上）
核心功能	确保电缆在火灾中持续运行（维持供电）	主要限制火势蔓延，不承诺电缆持续工作
结构要求	需明确防火层设计、涂料性能及耐火极限测试	通常通过涂覆阻燃材料或镶嵌阻燃板实现防火，结构要求较灵活
应用场景	强制用于消防控制室、消防水泵、防排烟风机等关键消防设备配电线路	适用于普通电力、控制电缆的防火保护，非强制要求持续供电的场景

耐火桥架的应用场景与安装要求

主要应用：专为消防设备配电线路设计，包括消防控制室、消防水泵、消防电梯、防排烟风机及火灾自动报警系统等。其中，除火灾自动报警系统外，其他消防设备线路若采用耐火电缆，可酌情简化桥架要求，但地下车库等特殊场合仍需耐火极限超1小时的桥架。
安装规范：需确保整体结构合理、安装牢固，电缆敷设后环境整洁，便于清扫；与电缆竖井、防火墙等结合处需采用有机堵料密实封堵，防火隔板切割与安装需符合网格状分隔要求（如400mm×400mm块状封堵）。

耐火桥架的性能优势与选购要点

根据使用场景（如室内/室外、电缆类型、耐火等级需求）选择复合耐火型或普通耐火型结构。
