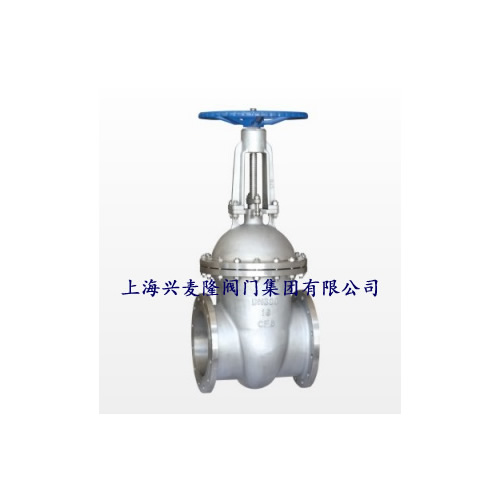

FG41P不锈钢楔式闸阀
主要技术参数
|
型号 |
FG41P-16P/25P |
FG41P-16R/25R |
|
公称压力（PN） |
16/25 |
16/25 |
|
密封试验（MPa） |
1.76/2.75 |
1.76/2.75 |
|
壳体试验（MPa） |
2.4/3.75 |
2.4/3.75 |
|
适用温度（≤℃） |
100 |
100 |
|
适用介质 |
硝酸类 |
醋酸类 |
主要部件材质
|
零件名称 |
材料 |
|
|
FG41P-16P/25P |
FG41P-16R/25R |
|
|
阀体/阀盖/闸板 |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
|
阀杆 |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
主要外形连接尺寸
|
DN50 |
L |
D |
D1 |
D2 |
Z-φD |
≈H |
D0 |
||||
|
PN16 |
PN25 |
PN16 |
PN25 |
PN16 |
PN25 |
PN16 |
PN25 |
||||
|
50 |
250 |
165 |
165 |
125 |
125 |
99 |
99 |
4-18 |
4-18 |
346 |
240 |
|
65 |
270 |
185 |
185 |
145 |
145 |
118 |
118 |
4-18 |
4-18 |
370 |
240 |
|
80 |
280 |
200 |
200 |
160 |
160 |
132 |
132 |
8-18 |
8-18 |
426 |
280 |
|
100 |
300 |
220 |
235 |
180 |
190 |
156 |
156 |
8-18 |
8-22 |
496 |
320 |
|
125 |
325 |
250 |
270 |
210 |
220 |
184 |
184 |
8-18 |
8-26 |
590 |
360 |
|
150 |
350 |
285 |
300 |
240 |
250 |
211 |
211 |
8-22 |
8-26 |
653 |
360 |
|
200 |
400 |
340 |
360 |
295 |
310 |
266 |
274 |
12-22 |
12-26 |
818 |
380 |
|
250 |
450 |
405 |
425 |
355 |
370 |
319 |
330 |
12-26 |
12-30 |
969 |
400 |
|
300 |
500 |
460 |
485 |
410 |
430 |
370 |
389 |
12-26 |
16-30 |
1145 |
500 |
|
350 |
550 |
520 |
555 |
470 |
490 |
429 |
448 |
16-26 |
16-33 |
1267 |
600 |
|
400 |
600 |
580 |
620 |
525 |
550 |
480 |
503 |
16-30 |
16-36 |
1435 |
600 |
|
450 |
650 |
640 |
670 |
585 |
600 |
548 |
548 |
20-30 |
20-36 |
1605 |
640 |
|
500 |
700 |
715 |
730 |
650 |
660 |
609 |
609 |
20-33 |
20-36 |
1710 |
640 |
|
600 |
800 |
840 |
845 |
770 |
770 |
720 |
720 |
20-36 |
20-39 |
2205 |
720 |
