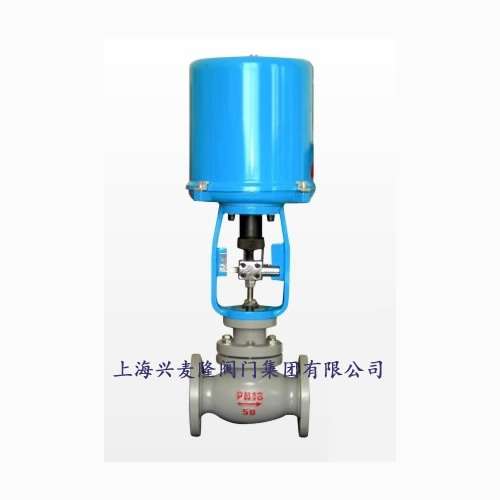

ZDL(P/M)系列电动调节阀
产品概述
ZDL(P//M)系列电动单座（套筒）调节阀形小体轻，
性能优良，是高品质的基型电动调节阀产品。它适用于一般流体介质工艺条件的生产过程控制系统。执行机构含有内置式电子控制器模块的一体化结构，可免去另配用伺服放大器的麻烦。它的精度高，装校简便。
产品特点
1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定;
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏;
3、比普通单双座调节阀噪声降低10dB左右;
4、结构简单，装拆维修方便。
5、单座阀具有可靠的动作特性，微小的阀座泄漏，粗确的流量特性，宽大的可调范围，结构紧凑，流道通畅。
6、本系列产品性能好，操作稳定，能在广泛的应用中满足用户的控制需要。
主要零件材料
阀体、阀盖：ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti，或相当的MG牌号WCB、CF8、CF8M；
阀芯、（套筒/单座）：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti，或相当的MG牌号304、316（特殊材料或堆焊史太立合金可商洽）填料：聚四氟乙烯、柔性石墨。
主要技术参数及性能指标
|
公称通径(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||
|
额定流量系数Kv |
直线 |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
|
等百分比 |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
执行机构型号 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
||||||||
|
允许压差 |
6.4 |
4.2 |
4.6 |
3.7 |
2.7 |
2.2 |
|||||||
|
控制信号 |
4~20mAD.C.,1~10V D.C. |
||||||||||||
|
电源 |
220V A.C.,50Hz |
||||||||||||
|
公称压力MPa |
1.6 4.0 6.4 10.0 |
||||||||||||
|
工作温度℃ |
铸钢 Cast steel:-40~250、-40~450铸不锈钢 |
||||||||||||
|
固有流量特性 |
直线、等百分比(固有可调比50:1 ) |
||||||||||||
