EGZ系列电动法兰闸阀
产品概述

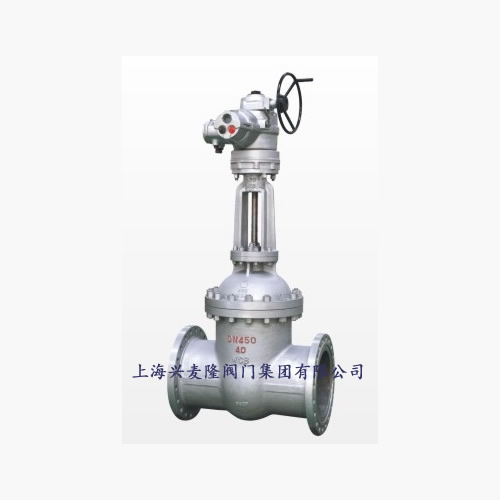

电动法兰闸阀是一种做直线运动的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此阀门操作简单，是一种最常见的启闭阀，它利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
产品特点
1. 流动阻力不大，密封面受介质的冲刷和侵蚀小（闸板开启度高）。
2. 开启时有力度，密封的性能较好，介质流向不受限制，不拢流，不降压力。
3. 形体简单明了，制作工艺性好，适用范围大。
4. 闭阀所需力矩较小。
试验压力
|
公称压力 |
壳体 |
试验压力 |
上密封 |
|
|
密封(液) |
密封(气) |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
产品执行标准
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
压力-温度 |
|
GB/T12234 |
GB/T12221 |
JB/T 79 GB/T9113 HG/T20592 |
GB/T 13927 JB/T9092 |
GB/T 12224 |
适用介质及适用温度
|
壳体材料 |
适用介质 |
适用温度℃ |
|
碳素钢(C型) |
水、蒸汽、油品 |
≤425 |
|
铬镍钢(P型) |
硝酸类 |
≤200 |
|
铬镍钼钢(R型) |
醋酸类 |
≤200 |
|
铬钼钢(I型) |
水、蒸汽、油品 |
≤550 |
主要零件材料
|
阀体/阀盖 |
闸板/阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
碳素钢 |
优质碳钢+硬质合金或不锈钢 |
铬不锈钢 |
铜合金 |
石墨石棉盘根 |
可锻铸铁 |
|
铬镍钢 |
不锈钢、不锈钢+硬质合金 |
铬镍不锈钢 |
铜合金 |
浸聚四氟乙烯 |
可锻铸铁 |
|
铬镍钼钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钼不锈钢 |
铜合金 |
烯石棉盘根 |
可锻铸铁 |
|
铬钼钢 |
合金钢+硬质合金 |
铬钼钢 |
铜合金 |
柔性石墨 |
可锻铸铁 |
