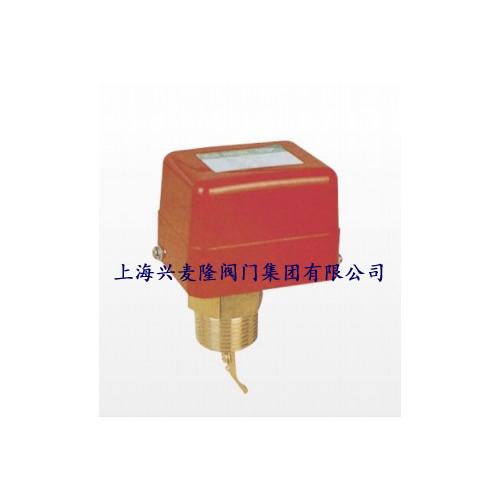

WFS水流开关
产品概述：
WFS水流开关具有Spdt输出，性能优异，精度高，工作可靠等特点，可安装在水管和对铜无腐蚀性液体中，当液体流量达到整定速率时，可不到整定点，其一个回路关闭，另一个回路打开，典型应用于连锁作用或断流保护的场所。
主要技术参数
|
工作压力 |
10bar |
|
耐压力 |
17.5bar |
|
绝缘电阻 |
大于100W.DC500VM |
|
耐压 |
AC1500W/1分钟 |
|
触点寿命 |
1000K周期 |
|
波纹管寿命 |
500K周期 |
|
液体温度 |
100℃ |
触点容量
|
类型 |
电压 |
电阻负载 |
照明负载 |
马达负载 |
|
交流 |
AC125V AC250V |
5A 2.5A |
44A 22A |
5A 2.5A |
|
直流 |
DC115V DC250V |
0.3A 0.15A |
|
|
流量控制范围
|
类别 |
流量范围 |
||||
|
管片 |
流向片 |
小 |
大 |
||
|
ON-Flow |
OFF-FLOW |
ON-Flow |
OFF-Flow |
||
|
1 |
1 |
15（4.0） |
8（2.0） |
45（12.0） |
41(11.01) |
|
1? |
|
26（6.9） |
13（3.4） |
75（20.0） |
68(18.0) |
|
1? |
|
29（7.0） |
20（53） |
105（28.0） |
94(25.0) |
|
2 |
2 |
34（9.0） |
17（5.4） |
120(32.0) |
105（28.0） |
|
2? |
|
60（16.0） |
34（9.0） |
210（55.0） |
188（50.0） |
|
3 |
|
68（18.0） |
30（8.0） |
288（76.0） |
275（73.0） |
|
4 |
3 |
128（34.0） |
64（17.0） |
412（109.0） |
360（95.0） |
|
5 |
|
225（59.0） |
113（30.0） |
750（198.0） |
652（172.0） |
|
6 |
|
345（91.0） |
172（45.0） |
1125(297.0) |
975（258.0） |
