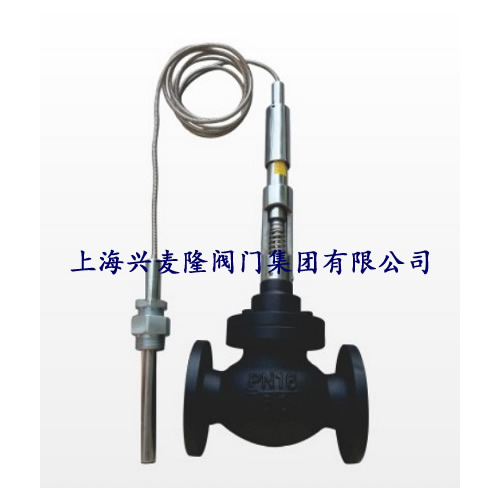

VGZW230自力式温度调节阀

产品概述

VGZW230自力式温度调节阀根据被控介质温度的变化自动调节阀开度，无需外界能源而进行温度自动调节，适用于蒸汽、热水、热油等为介质的各种换热场合。广泛应用于采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。

结构特点

1. 利用液体受热膨胀及液体不可压缩的原理实现自动调节。

2. 传感器内液体膨胀为均匀膨胀。

3. 控制作用为比例调节。

4. 无源工作（无电源、气源正常工作）。

5. 阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能。

工作原理

自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。

主要参数与性能指标

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
流通能力C值	3.2	5	8	12.5	20	32	50	80	120	180	260	350	450
公称压力(MPa)	PN16(1.6MPa，阀体材质为铸铁)、PN25(2.5MPa,阀体材质为铸钢)
温度设定范围(C)	35℃~110℃
导管长度(m)	导管标准长度3.5m;特殊定做5m、10m、15m
最大工作温度	铸铁 Cast iron					180℃
最大工作温度	铸钢 Cast steel					350℃

主要零件材料

阀体	ZG230-450、ZG0Cr18Ni12Mo2Ti、 ZG1Cr18Nli9Ti
阀座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管	1Cr18Ni9Ti
温包	H62、1Cr18Ni9Ti
毛细管	H62、1Cr18Ni9Ti
接头	35、1Cr18Ni9Ti

公称通径(mm)	L	H1	D	D1	D2	d	G	H2	n-Φd	重量(kg)
32	180	555	135	100	32	25	1-1/4	180	4-Φ18	23
40	200	570	145	110	40	25	1-1/4	180	4-Φ18	25
50	230	610	160	125	50	25	1-1/4	280	4-Φ18	28
65	290	635	1801	145	65	25	1-1/4	280	4-Φ18	33
80	310	680	1951	160	80	25	1-1/4	280	8-Φ18	45
100	350	720	215	180	100	25	1-1/4	280	8-Φ18	57
125	395	760	245	210	125	25	1-1/4	380	8-Φ18	73
150	470	800	280	240	150	25	1-1/4	380	8-Φ22	100
200	550	950	335	300	200	25	1-1/4	480	12-Φ22	200
250	640	985	405	355	250	25	1-1/4	480	12-Φ22	250
