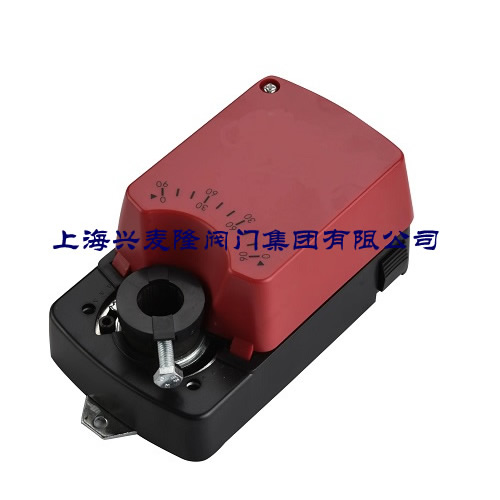

TM系列风门驱动器
产品概述
TM系列风门驱动器采用双向控制，可提供4~32N.m扭矩，直接安装于风门，通风百叶窗等装置上，实现开关，比例式0~10VDC或4~20mA信号控制，并提供0~10VDC的位置反馈信号。广泛应用于通风，空调等楼宇自控的风路系统中。
驱动器选用双向磁滞同步电机，具有过载保护功能无需限位开关，运行至终点，电机离合，驱动器自行停止，并带有可调较高精度的机械限位。可选用带辅助开关、位置反馈开关。
手动功能
通过驱动器侧方黑色按钮进行手动操作，向下拨动驱动器上的手动拨钮，驱动器脱离齿轮传动装置。按住手动拨钮不放时，就可以对风门进行手动操作。请勿带电操作。
安装简便
4~6N.m驱动器为方轴安装，与方型风门轴连接固定，风门门轴尺寸为圆轴最小6-16mm；或方轴最小8mm-最大12mm。8~32N.m驱动器通过万能夹持器固定在风门门轴上可根据客户需要提供多种特殊的执行器本体固定支架)。建议范围：圆轴最小10-20mm；或方轴最小10mm-最大16mm。
开关方向设置
改变执行器旋转方向
换向开关方向设置:
转向1随信号增大，执行器逆时针旋转
转向0随信号增大，执行器顺时针旋转
注：出厂设置为转向0随信号增大，执行器顺时针旋转
