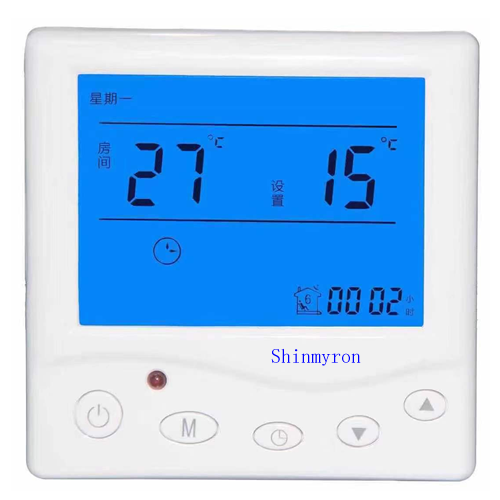

T6000液晶温控器
产品概述
T6000系列液晶温控器应用水系统和风系统的温度控制。通过环境温度与设定温度的比较结果，控制空调末端的风机管盘机电动阀、电动球阀或者风阀的工作状态，以达到调节环境温度、舒适和节能的目的。温控器采用微电脑控制技术，特点液晶显示屏，设计优雅，方便易用，通过按键可以选择加热、制冷模式,以及设置所需要的室内温度。
显示状态
工作模式（冷风、暖风）
风机风速（高速、中速、低速、自动)
显示室内温度
显示设置温度
技术规格
温度传感器：NTC热敏电阻
控制精度：±1℃
温度设置：5~35℃显示范围：0~50℃工作环境：0~45°℃
显示：LCD
湿度：5~95%RH(不结露)
电源电压：AC180~260V，50/60Hz
自耗功率：<1W
负载功率:<220W
接线端子：能连接2x1.5mm2或1x2.5mm2的导线
外壳：PC+ABS
阻燃外形尺寸：86×86×13mm(宽×高x厚)
安装孔距：60mm(标准)
型号说明
DA：（风机不受控）控制二线电动阀和三速风机，温度达到时，关闭电动阀，风机继续运行。
DB：（风机受控）控制二线电动阀和三速风机，温度达到时，关闭电动阀及风机。
按键说明
|
按键名称 |
按键功能 |
801 |
802 |
803 |
805 |
808 |
|
开机/关机键 |
选择开机或者关机 |
开关键 |
开关键 |
开关键 |
开关键 |
开关键 |
|
模式转换键 |
进行冷热模式切换 |
M |
M |
M |
|
|
|
风速选择键 |
风速设定 |
+ |
+ |
+ |
+ |
+ |
|
温度增加键 |
设定温度递增 |
▲ |
▲ |
▲ |
▲ |
▲ |
|
温度减少加键 |
设定温度递减 |
▼ |
▼ |
▼ |
▼ |
▼ |
操作说明
|
开关机 |
按“①”键一次开机，再按一次关机，同时关闭风机盘管、电动阀 |
|
温度设定 |
开机状态下，按“ ▼”键降低设置温度，按“ ▲”键升高设置温度，每次温度变化1℃ |
|
模式选择 |
开机状态下，按模式键进行切换，液晶显示冷风表示制冷，暖风表示制热。 |
|
风速选择 |
按风速键选择风机风速：高速、中速、低速、自动。在“自动”风速下，风速自动换挡，即当室内温度与设置温度相差6℃以上，自动选择高速；当室内温度与设置温度相差3～6℃之间，风速自动选择中速；当室内温度与设置温度相差3度以内，自动选择低速。 |
|
睡眠功能 |
长按模式键5秒切换至睡眠显示状态，按“▼”确认、按“▲”取消睡眠开启后，制冷模式下，每小时设置温度增加1℃，最多增加3℃；制热模式下，每小时设定温度降低1℃，最多降低3℃；当睡眠模式持续时间达8小时，将退出睡眠模式。 |
|
定时功能 |
睡眠显示状态,再次按模式键,可以进入定时开关机设置,当定时关打开后,开机模式下,定时时间到达立即关机; 当定时开打开后,温控器关机之后开始计时，当定时时间到达立即开机。 |
|
按键锁定 |
开机状态下同时按加减键5秒,室内温度与“CL”轮流显示,并锁定按键。 |
高级选项设置
|
显示符号 |
选项 |
“▲”或者“▼”调节参数"▲" or "▼" |
|
01 |
温度补偿纠正 |
负5~+5℃，默认负2℃ |
|
02 |
防冻温度 |
0～5℃，默认0℃(关闭) |
|
03 |
启动温差 |
1～3℃，默认1℃ |
|
04 |
锁定设置 |
0：锁定除开关机之外的键(默认)，1：锁定所有按键 |
注：在关机状态下，长按模式键和风速键5秒进入高级选项设置，按模式键切换。
