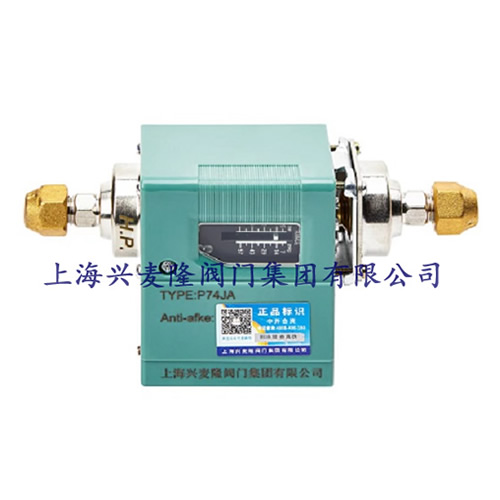

P74JA压差控制器
产品概述
P74JA压差控制器组合了两个具有高灵敏度的压力原件，二者一旦改变，即引起开关机构动作来控制设备诸如马达驱动阀门。开关机构提供SPDT非快速作用（浮动）动作，因此共用的可移动触点，会接触点，会接触二个固定触点之一，或者停留在二者之间（无接触）。
技术参数
|
产品 |
压差控制器P74JA-3 |
|
|
刻度范围 |
8-60PSI2PSI(14kpa),固定的 |
|
|
运行压差 |
180PSIG（1214KPa） |
|
|
波纹管最大超压 |
120PSI |
|
|
波纹管最大允许压差 |
1A 24V交流，50/60Hz |
|
|
电气规格 |
SPDT全封闭浮动式PENN开关 |
|
|
触头元件 |
1.6mm |
|
|
材料 |
盒子 |
0.6mm |
|
外壳 |
灰色烘漆 |
|
|
涂层 |
安装于平面上和用一个通用安装托架 |
|
|
电线连接 |
用色标螺旋或接线终端 |
|
|
重量 |
11kg |
|
|
运行时环境温度
|
低 |
-1℃ |
|
高 |
60℃ |
|
触点容量
|
型号 |
调节范围 |
开关差 |
出厂设定压差 |
复位时间（秒） |
最大工作压力 |
备注 |
|
P74JA |
0.3-1.5 |
0.3 |
0.3 |
NO |
17 |
T-带延时机构
H-高压
L-低压 |
|
P74JA |
0.3-2 |
0.3 |
0.5 |
NO |
17 |
|
|
P74JA |
0.5-4 |
0.5 |
1 |
NO |
17 |
|
|
P74JA |
2-4 |
0.5 |
2 |
NO |
33 |
|
|
P74JA |
2-6 |
0.5 |
2 |
NO |
33 |
|
|
P74JA |
0.3-2 |
0.3 |
0.5 |
60、90、20 |
17 |
|
|
P74JA |
0.5-4 |
0.5 |
1 |
60、90、20 |
17 |
|
|
P74JA |
2-4 |
0.5 |
2 |
60、90、20 |
33 |
|
|
P74JA |
2-6 |
0.5 |
2 |
60、90、20 |
33 |
一般说明
A． 确认控制器并非安装于会冷电器规格过重的仪器上。对于控制器的最大电气规格极其触点动作见控制器外壳内侧所附标签。
B． 在连接压力控制前，应先把所有管路弄清洁和排气。
C． 避免急剧弯曲或折钮连接铜管。
D． 预留长一点的连接铜管把那部分卷曲并稳妥地安装以避免震动让连接铜管有松余，以避免太紧时会出现琴弦振，而导致连接铜管的折断。防止连接铜管与周围表面的摩擦或撞击，以免损坏连接铜管。
应用范围
A、 P74JA压差传感器通常应用于水系统，以控制水管与回水管间之压差。控制器的SPDT浮点动作接触点后，令马达驱动器操纵阀门。一种典型的应用是，把阀门安装在系统水泵附近的旁通管道中。当系统压差增大而超过控制器设定值时，阀门则进而开大，更多的水转向流经旁通阀，从而使系统压差减小。压差的减小导致阀门开始关小以及系统压差的增加。
B、 如有操作失控，会导致人员财产损失的可能系统（报警，监控系统），在失控时发出警报。安装者有责任增加设施（安全，限制控制），加以保护，或增设报警监控系统。
