产品概述

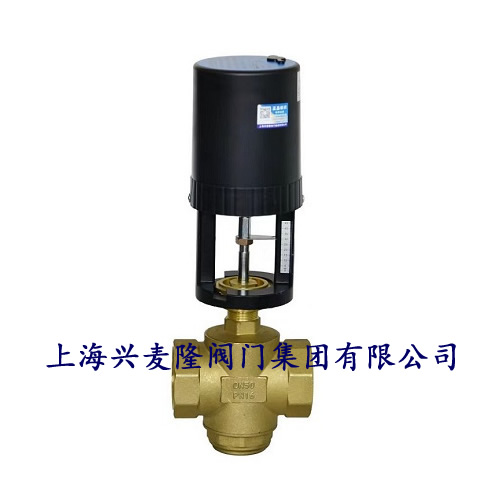

兴麦隆阀门集团生产的动态平衡电动调节阀是动态平衡与电动调节一体化的产品。进行全面平衡水力系统，通过动态平衡电动调节阀调节末端设备（如空调箱）对的流量来调控目标区域的温度，它使动态平衡系统压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。
动态平衡电动调节阀在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化;
(1)、当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2开度减少，阀芯压力P2降低;当进口压力P1降低时，(P1-P2)减小，这时电动阀阀芯向下运动，使P1、P2开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种阀的抗干扰能力强，具有动态平衡的功能;
(2)当直行程电动执行器接受控制信号使阀轴延A-B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。
产品优点
稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
节能：较传统的系统节能30-40％。
高效：大大地缩短了调试时间，系统运行具有高效率。
舒适：调控温度精度更高，流量误差少，比传统变流量系统更舒适。
主要技术参数
|
控制类型 |
可逆的，递增控制 |
比例式型正转或反转 |
|
电源电压 |
AC24V±10﹪50/60hz，也可制采用AC220V±10﹪50/60HZ |
|
|
电机形式 |
交流永磁同步可逆电机 |
|
|
作用力 |
4000N、1400N、1000N |
|
|
控制信号 |
增量/浮点信号或0-10V或4-20mA |
|
|
反馈信号 |
增量/浮点信号或0-10V或4-20mA |
|
|
功率消耗 |
16VA |
|
|
运行速度 |
4.2/mm |
|
|
控制板 |
4000N可数显输入输出以及反馈数值情况，（千分比）(1000-1400N无数显) |
|
|
最大行程 |
45mm |
|
|
净重 |
4000N 4kg、1400N 1.5kg、1000N 1kg |
|
|
防护等级 |
IP54 |
|
|
储存温度 |
-20℃～60℃ |
|
主要零部件材料
|
零件名称 |
材质 |
|
阀体 |
QT450、WCB、304、黄铜 |
|
阀杆 |
304 |
|
阀套 |
304 |
|
阀芯 |
黄铜、304、QT450 |
