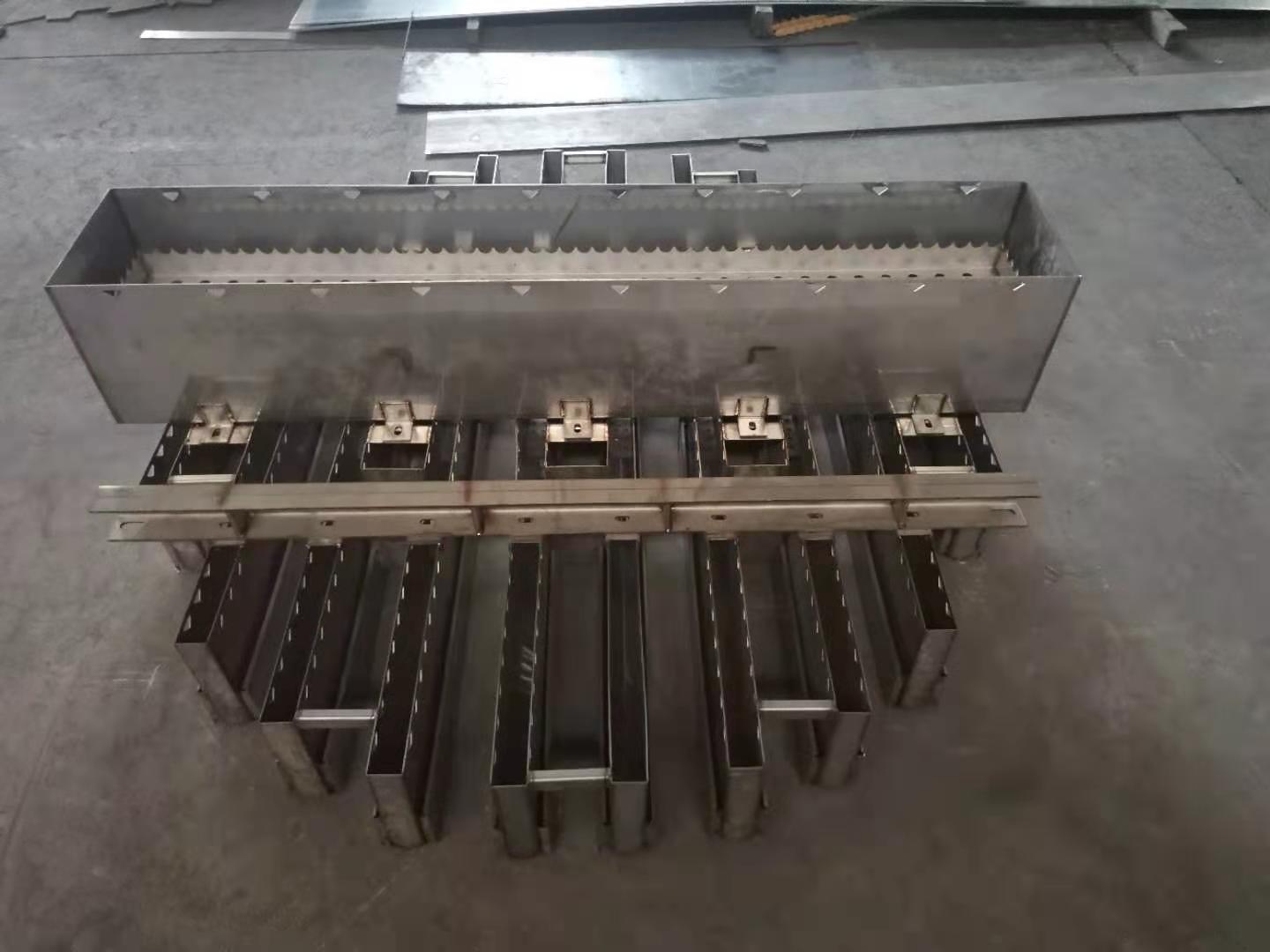

槽盘式气液分布器是由矩形升气管、角钢和槽钢形导液管、燕尾式或槽钢形挡液帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两排小孔分别开在矩形升气管的上部、中部或中下部，同一垂线上的异径小孔被角钢或槽钢导液管罩住。盘中液体经喷淋孔进入导液管，在导液管的保护下液体穿过高气速区和变气速区，自低气速区落下，故导液管伸出长度取100mm。
槽盘式气液分布器的分类：焊接型槽盘和可拆型槽盘。大中型塔多采用焊接槽盘。
槽盘式气液分布器有4大技术关键：漏液、水平度、热变形和液流网络。可拆型槽盘比焊接式槽盘更容易漏液，现场试漏要求是局部渗漏为合格，滴漏为不合格。对于可拆型槽盘，由于底板较薄，螺栓再密也难以保证不滴漏，故应采用分块法兰以增加密封性。为确保槽盘式气液分布器各喷淋小孔的水平度≤3mm，除了保证主梁的扰度、支撑圈的水平度之外，需在主梁上端面设一块调节板。对于采出大量的槽盘式气液分布器（或集油箱）、需精心设计抽出斗、抽出主渠、抽出支渠和毛渠所组成的液流网络，以保证的出量。
槽盘式气液分布器是一种内回流式的液体分布器，具有以下优良综合性能：
低占位，多功能；抗堵塞，带液停；升液位，高弹性；宜采出，适闪蒸；液均匀，气均衡；利传热，耐摆动；混合良，水平恒；防漏液，抗变形；网渠畅，适反应；压降低，通量增；用途广，投资省。
