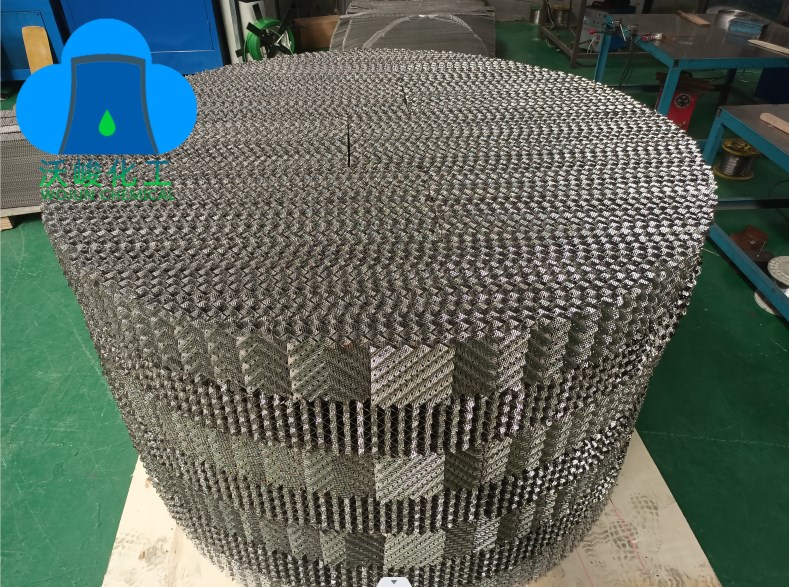

金属孔板波纹填料是孔板波纹填料的一种主要的形式。波纹峰高与塔轴线倾角按45°和30°，分成Y、X两种型号。金属孔板波纹填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。
该填料的波纹板片上冲压有许多f5mm左右的小孔，可起到粗分配板片上的液体、加强横向混合的作用、波纹板上轧成细小沟纹，可起到细分配板片上的液体、增强表面润湿性能的作用。金属板波纹填料强度高，耐腐蚀性强。
|
型号 |
比表面积a 2m3 /m2 |
水力直径de mm |
空隙率ε 2m3 /m2 |
倾角β度 |
|
125x/y |
125 |
32 |
98.7 |
30/45 |
|
250x/y |
250 |
16 |
98.4 |
30/45 |
|
350x/y |
350 |
11.5 |
96.5 |
30/45 |
|
450x/y |
450 |
9 |
95 |
30/45 |
|
500x/y |
500 |
8 |
95 |
30/45 |
（1）执行标准：HG/T 4374-2012;HG/T 21556.1-1995
（2)使用期内提供技术咨询指导
制作工艺它是在金属薄板表面打孔、轧制小纹、大波纹最后组装而成。
产品特性1理论板数高，通量大，阻力小气液分布均匀。
2、低负荷性能好，理论板数随气体负荷的降低而增加，几乎没有低负荷极限。压降低，传质分离率高。
3、操作弹性大，抗堵能力强，效率高，放大效果不明显等特性。
产品应用在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，最小塔径为80-200MM，直径已达13M，液体喷淋密度可从0.2-200M3/（M2·H），压力范围可从真空到高压。是适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料，特别适用于大直径塔及气液负荷较大的场合，应用于负压、常压和加压操作。用金属孔板波纹填料改造板式塔效果尤为明显。
