立式乳化机(分体式乳化机)是由电动机通过皮带传动带动转齿(或称为转子)与相配的定齿(或称为定子)作相对的高速旋转，被加工物料通过本身的重量或外部压力(可由泵产生)加压产生向下的螺施,中击力，透过胶体磨定、转齿之间的间隙(间隙可调)时受到强大的剪切力、摩擦力、高颛振动等物理作用，使物料被有效地乳化、分散和粉碎，达到物料超细粉碎及乳,化的效果。立式分体结构，运行时间长，不易造成轴的偏心，容易更换，而且只要更换相应的皮带，一般人员可以操作。

设备结构与特性分析

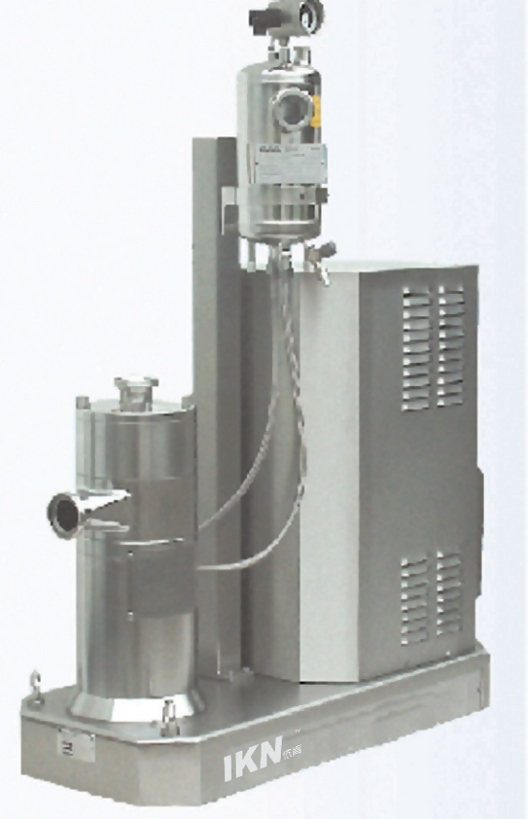

ERS2000，即在线式超高速高剪切乳,化分散机，基本结构包括驱动马达、ERS2000模块的分散头和冷却罐构，驱动马达采用无级变速三相异步电机来带动皮带工作，对混合分散速度能实现更好的操作控制，转子线速度达到40ms,具有良好的剪切力。而ERS2000模块-实现混合分散粒径要求的关键部分，是由两层分散头构成，分散头由定子齿列和转子齿列构成，构成“"理想的分散剪切的几何学形状，在马达带动下，在齿列间隙中获得的平均线速度非常高，能实现高达10000rpm的剪切率来获得超细微悬浮液，这对疫苗生产有重要要意义。冷却罐注有特定液体(水或者分散物料)，其通过在分散腔体下部的金属连接软管构,成的循环回路能在分散设备高速运转的过程中对设备本身的机械密封起到冷却和润滑保护的作用
保证其能在长时间的生产过程当中正常的高效地运转。ERS2000模块主要由两层分散头构成，工作时，物料通过投料口进入分散腔，首先到达层分散头进行处理，由于马达带动转子齿列高速运转，产生涡流和离心力效应使得物料轴向吸入分散头，然后沿着定,转子之间的缝隙被高速压出完成次剪切作用，之后在转子齿列与定子齿列的强力剪切间隙中物料被强烈撕裂后从定子齿列缝隙中流出时完成第二次剪切(见图4，5)，接着流出的物料进入第二层分散头腔体，对处理过的物料再次进行剪切(原理同上)，从而确保混合分散获得很窄的粒径分布，获得更小的液滴和颗粒，生成的混合液稳定性更好，满足疫苗生产对于粒径的要求。
ERS2000采取直立式设计，使物料可以全部进入分散腔，符合工艺要求和流体力学要求，增加其工作效率，""低处出口的出料设计符合生产要求，垂直的压力使得该机器工作更加稳定，同时便于清洁。充分考虑FDA和EHEDG的标准，ERS2000与物料接触的材料根据生产要求使用SS316钢或更加耐酸碱的哈氏合金，极大增强其耐磨损和耐腐蚀的特性，杜绝设备与物料产生物理和化学变化而形成污染。采用了三层结构卡匣式的机械密封设计，可以快速安装，可靠性能高，适合制药工业。根据制药规范要求，对分散腔和出料口进行表面处理，极高的表面处理质量和无死角设计便于清洗，符合CIP及SIP的清洁标准。
卧式乳化机是出电动机通过直转齿(或称为转子)与相配的定齿(或称为定子)作相对的高速旋转，被加工物料通过本身的重量或外部压力(可由泵产生)加压产生向下的螺旋,中击力，透过胶体磨定、转齿之间的间隙(间隙可调)时受到强大的剪切力、摩擦力、高频振动等物理作用，使物料被有效地乳化、分散和粉碎，达到物料超细粉碎及乳化的效果。卧室直联结构，运行时间长，容易造成轴的偏心，运转不正常，需要专业的人员拆开内部结构更换。而且需要更换损害的乳化头及轴。
从结构看，立式是通过皮带传动，速度可以比电机增加3-5倍，所以研磨的效果比卧式胶体磨的效果好。我们的ER2000系列的乳化机得zui高转速可以达到14000RPM，而普通的卧式乳化机只有3000RPM.
影响分散乳化结果的因素有以下几点
1孚,化头的形式(批次式和连续式)(连续式比批次好)
2乳,化头的剪切速率(越大，效果越好)

3乳化头的齿形结构(分为初齿，中齿，细齿，超细齿，约细齿效果越好)

4物料在分散墙体的停留时间，乳化分散时间(可以看作同等的电机，流量越小，效果越好)

5循环次数(越多，效果越好，到设备的期限，就不能再好)
