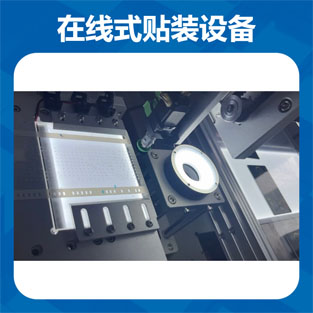

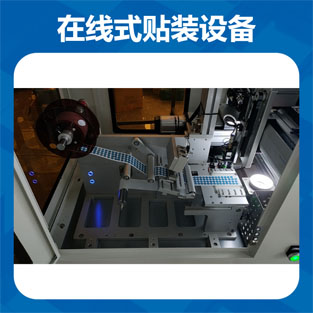

高视觉贴辅料机视觉贴装机流水线上下料

  • 价 格: 面议 /
  • 供 应 地:
  • 发布公司:广东中天智能设备有限公司
  • 产品型号:TM100
  • 品 牌:中天智能
  • 发布日期:2023/7/18 15:50:31
  • 联系人QQ:3089200174 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


【品牌】中天智能
【型号】TM100
【机架】板架一体机
【运动模组】伺服模组悬臂
【视觉系统】上视觉*2 下视觉*1
【吸头结构】ZR键轴吸头*1
【剥标结构】后撤式剥标结构
【兼容料盘】皮带流水线传输
【设备产能】>UPH1300
【设备精度】±0.05mm
【电源】220V 50HZ
【气源】0.6mpa
【设备尺寸(长*宽*高)】1240*850*1650mm
【整机重量】400Kg
优势:
采用后撤式剥标结构,吸嘴和承托板协同作实现剥标流程
采用视觉系统,通过多视觉定位,实现较佳的定位精度
由两个高分辨率CCD和稳定视觉软件提供,能校正
标签同线路板Fiducial Mark的X、Y和U方向的误差。
高刚性底座,松下伺服马达和NSK(或THK、IKO)高精度丝杆导轨驱动X-Y轴,
U轴可以0-360°任意角度,更加灵活贴标签。
基于WINOOWs操作系统平台,具有多等级操作界面和CCD辅助简化式编程方法,
提供用户简易操作界面和更容易设定机器的操作程序。可单板和拼板贴付也具
有SKIP功能。
轨 道可设定 BYPASS功能,操作更具有弹性;夹板采用上顶式设计,防止线
路板弯曲。
标签Feeder由光纤和步进马达控制,出标精度高;Feeder
上料操作简单,更换容易.可根据客户产品规格制定各种标签送料器。
特点:
流水线贴装各类辅料、膜料等
视觉定位,贴装精度±0.05mm
每小时产能>1300
节省大量人工
可以根据客户工艺贴多种辅料多台机连线生产、可增加翻板设备实现贴正反面贴装;
具有上下两层轨道,可实现载具自动回流的功能,提升效率,降低载具制作成本。
针对客户不同产品尺寸,多种型号尺寸机台可供客户选择,满足较大尺寸300*400mm主板或载具的自动化生产;
采用直线电机增强稳定性、提升效率及确保贴装精度;
应用领域:
用于多种辅料贴装生产,可满足手机壳、平板、摄像头等产品的在线辅料贴装
