概述

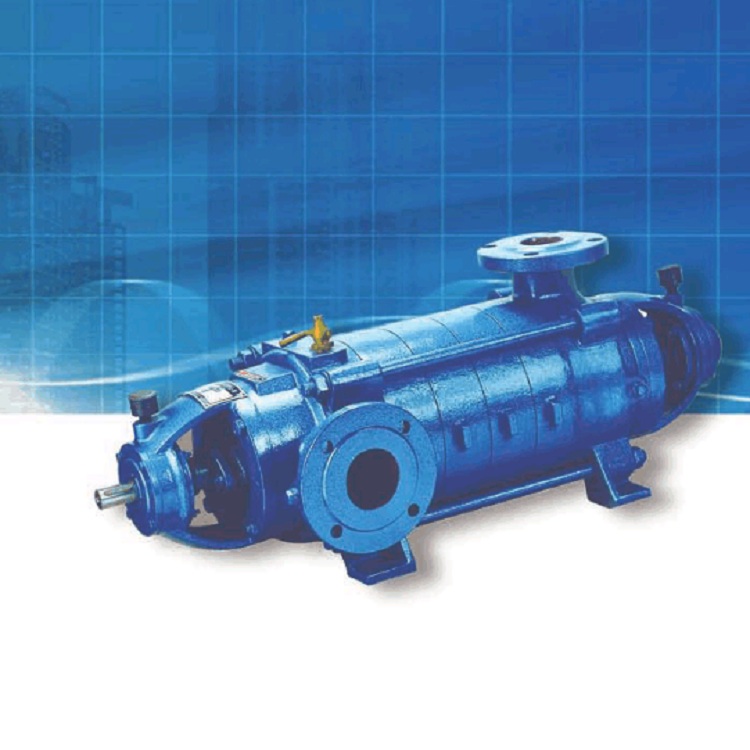

D型泵系单吸多级分段式离心泵。供吸送清水及物理化学性质类似于水的液体之用，泵型号意义：
结构说明
D型泵为多级分段式,其扬程随着级数的增加而按正比例增加。可根据实际需要加以选用。其吸入口位于进水段上成水平方向，出水口在出水段上垂直向上。从电机方向看去，泵应顺时针方向旋转。
本型泵结构上主要分成下列几个部分：参看下页结构图
1.定子部分：
主要零件有：进水段（1）、中段（2）、出水段（3）、导叶（5）以及轴承部件，用拉紧螺拴连接起来。
2.转子部分：
主要零件有：泵轴（10）叶轮（11）平衡盘（12）轴承挡套（13）轴套（14）（15）以及滚动轴承等，叶轮 的数目根据研需扬程而定，它等于水泵级数。
3.轴承部分
采用单列向心滚柱轴承，把整个转子部分支承在两端轴承架内，因采用平衡盘承受轴向力，故整个转子 部件必须有一定轴向串动量，这种轴承能够满足上述要求，所以不允许用普通单列向心球轴承。轴承室采用黄 油润滑。
4.密封部分
泵的各段之间的静止结合面是用纸垫密封的。泵各级的转动部分的密封，是靠密封环（18）及导叶套 （7）与叶轮之间的微少间隙来达到。
5.填料室部分：
进、出水段外向端面各有填料室一个，内装填料（24）、填料环（17）.用填料压盖（16）通过螺栓压 紧，少量的高压水，通过进水段内或水封管及填料环（17）流入填料室中，起水封作用，以防止空气进入和 大量液体的渗出。填料压紧度必须适中，以液体能够一滴一滴渗出为准，如太紧则轴套易发热，用时耗费功率，如太松则 由于液体流失而降低水泵效率。防止液体进入轴承是采耐油橡胶密封圈或轴承挡套来达到。附：本型泵外形安装尺寸图如下：
|
D型多级离心泵 |
||||
|
型号Model |
流量(m3 /h) |
扬程(m) |
电机功率(KW) |
转速(r/min) |
|
50D8*3 |
12.6 |
29.1 |
2.2 |
2950 |
|
50D8*4 |
12.6 |
38.8 |
3 |
2950 |
|
50D8*5 |
12.6 |
48.5 |
4 |
2950 |
|
50D8*6 |
12.6 |
58.2 |
5.5 |
2950 |
|
50D8*7 |
12.6 |
67.9 |
5.5 |
2950 |
|
50D8*8 |
12.6 |
77.6 |
7.5 |
2950 |
|
50D8*9 |
12.6 |
87.6 |
7.5 |
2950 |
