实验室反应釜具有耐高温、耐腐蚀、生产能力强，使用周期长等优点，广泛用于石油、化工、橡胶 染料 食品等用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器。它是融合了反应容器，反应条件控制系统，原料进料、产品导出系统的一类生产或实验器械。能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制（搅拌、鼓风等）、反应物/产物浓度等重要参数进行严格的调控。

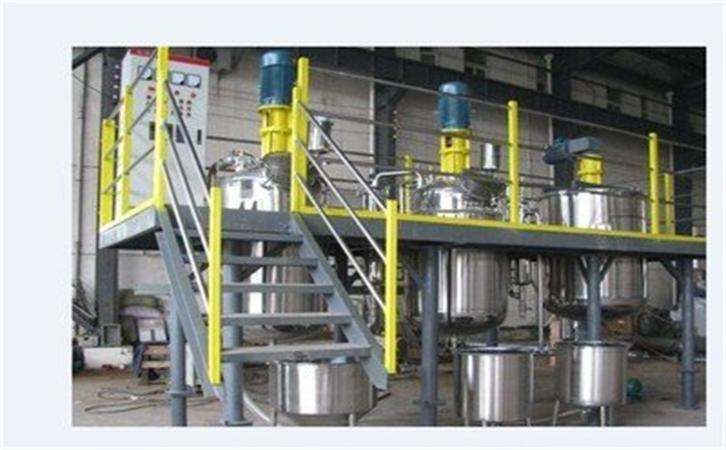

此次设计的不锈钢反应釜是为一万吨有机颜料车间设备改进与更新及工艺优化过程使用的。用户在使用过程中的基本的操作参数为：釜内工作压力：0.2MPa，工作温度：120℃。夹套工作压力：0.60MPa，工作温度：164℃，介质为蒸汽。我为其设计的基本构造为全封闭式结构包括釜体（上下标准压力容器椭圆封头、筒体构成）、夹套、搅拌器、传动装置、轴封装置、支承等结构。
反应釜压力容器http://www.fyflx.com在工作过程中会受到复杂的载荷作用，但基本的设计方针是保证反应釜釜体的在设定的压力范围内满足基本的强度要求及稳定性。为此我们在设计之前必须对筒体和上下封头进行强度计算及稳定性校核，以免釜体达不到强度设计要求而失稳。根据GB150-1998 内外压圆筒、封头强度计算方法，先分别假设内筒体厚度：为δn1=18mm,内下封头为δn2=16mm。搅拌系统是反应釜工作过程中的重要的一部分，直接关系到物料在反应过程中的充分程度和传热过程中的均匀程度，对产品的质量影响至关重要。搅拌器设计由于客户方使用的介质粘度较高，且使用过程中需要有较好的传热效果，所以选择了锚式搅拌。
