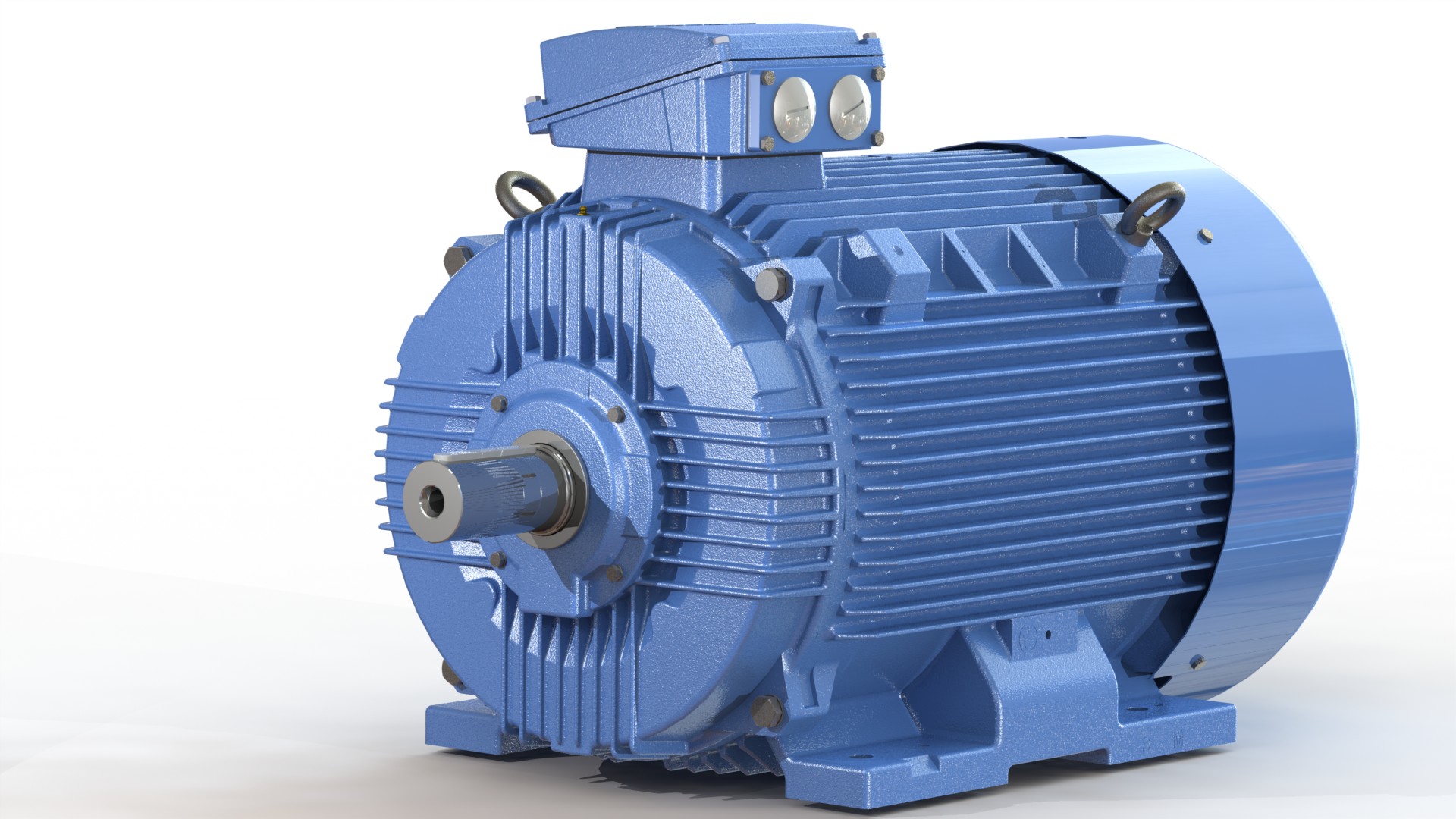

型号：TCA电机
标准: IEC
效率指标: GB18613-2020 3级（IE3 ）
机座范围: 80-355 机座
功率范围: 0.75~375KW
电压： 220/380V 380/660V
频率： 50Hz
*数： 2 4 6*
防护等级： IP55
轴承： SKF 或 FAG
安装方式： B3*
表面颜色： RAL5014
测温元件： 可选
主要应用： 风机、水泵、压缩机等通用机械设备
励磁线圈的处理
(1)励磁线圈外包复层用的是玻璃漆布带，材质比较硬脆，包层过少，加之，浸漆时间不足，形不成连续的封闭绝缘层，使整个外包复层处于疏松状态。因此大量的潮气和化学气体侵入到线圈内部，使绝缘电阻下降，并腐蚀了漆包线，使漆皮发黑脱落，铜线出现铜绿，从而造成线圈的短路。
(2)励磁线圈是靠线圈内圆和托架之间的六只L形层压纸板、经压装后产生的磨擦力来固定的。这样的固定件和固定方式，使用后容易松动和损坏。另外纸板极易吸潮，再加上线圈外包复层疏松吸潮，这就造成了线圈绝缘电阻值低或对地击穿
针对以上情况，采用了以下措施：
1.将原来线圈的外包草层剥掉，在线圈的内圆处放一层0.5毫米厚的玻璃布板，再用0.1x20毫米的玻璃丝带半叠绕包二层，并改引接线的直接引出为铜皮过渡引出。铜皮包上聚醋薄膜，紧贴在线圈的表面，这样就减少了因包复圆线而产生的能通向线圈内部的间隙。
2.在线圈的端部加装3毫米的3290环氧酚醛玻璃布板做成图3形状的按装板，将它放在线圈的端部，并用0.1x20毫米的无碱玻璃丝带半叠绕包二层，将按装板固定牢。
3.将改制好的线圈进行绝缘处理。用3404环氧醋绝缘烘漆浸溃处理2次。其干燥、浸漆、烘焙工艺和电机定子的工艺相同。
4.用螺钉把励磁线圈固定在金属托架上。
经过以上改造的励磁线圈，外表形成一个由玻璃丝带，环氧醋漆组成的连续封闭层，有效地防止了潮气和化学气体的侵入。而玻璃布按装板的增设，增加了线圈的对地绝缘，并有效地防止了因松动而产生的机械磨损。
