长沙直供多槽浮选机学校实验室机械搅拌式多槽浮选机
一、 用途和适用范围
XFD-12型实验室用多槽浮选机适用于-35目以下粒级的有色、黑色、非金属及煤的浮选；可用来进行125-3000克浮选试样的浮选试验。
二、 规格及技术参数
|
序号 |
组 项目 |
I |
II |
III |
单位 |
|
|
1 |
叶轮直径 |
φ54 |
φ73 |
φ95 |
毫米 |
|
|
2 |
浮选槽
容积 |
500
750 |
1000
2000 |
4000
8000 |
毫升 |
|
|
3` |
循环筒 |
φ78×64 |
φ60×30 |
φ100×102 |
毫米
|
|
|
φ78×42` |
φ60×16
|
φ100×50
|
||||
|
4 |
叶轮转速 |
|
|
|
转/分 |
|
|
0-2750 |
||||||
|
5 |
电动机
JW6324 |
250 |
瓦 |
|||
|
2800 |
转/分 |
|||||
|
6 |
外形尺寸
|
550 ×380×830 |
毫米 |
|||
|
7 |
重量 |
|
公斤 |
|||

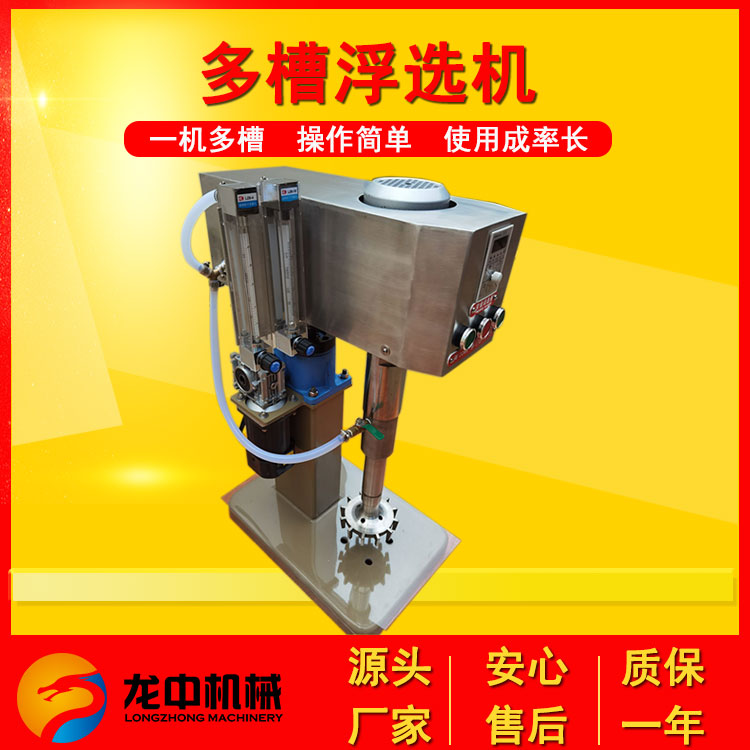

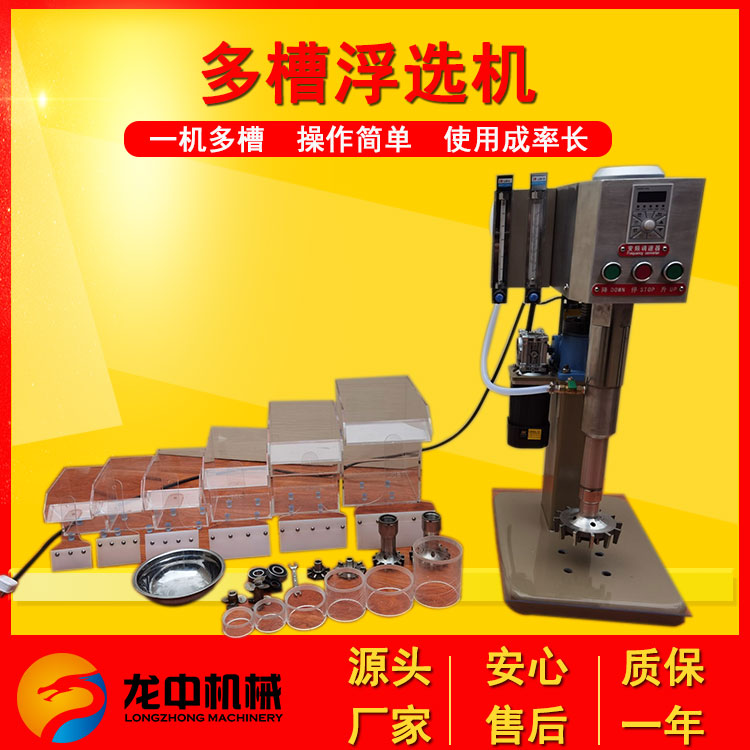

三、 结构简介
XFD-12型实验室浮选机由下列主要部件组成：升降机构，无级变速机构，机体部分，定子、转子部分和控制开关.
所有部件均与立柱体联接。主轴按顺时针方向转动，运动由电动机经主轴带动叶轮旋转，旋转变速箱手轮，即可调整叶轮转速。调节变频器旋钮，设定叶轮转速。
主轴主体升降是由电机带动齿轮经过齿轮箱、带动升降机升至所需位置后，按停止开关。下降时，按下降按钮，因有行程开关，到达底部即会自动停止。
