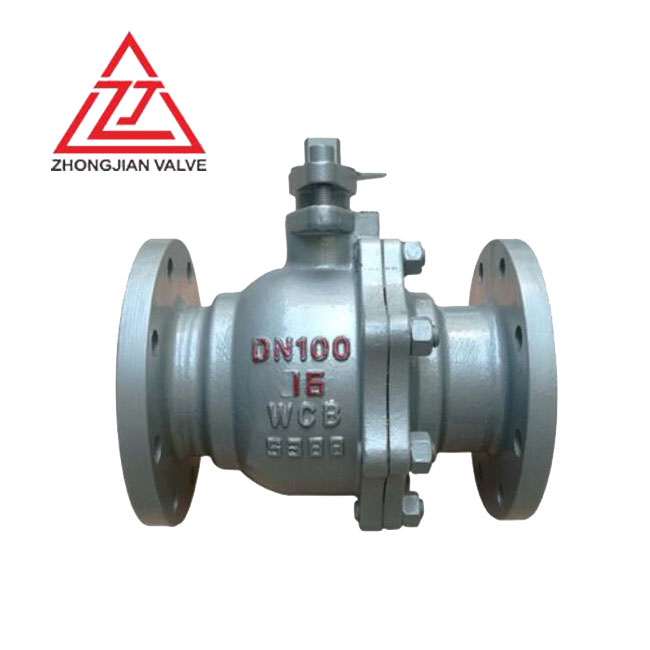

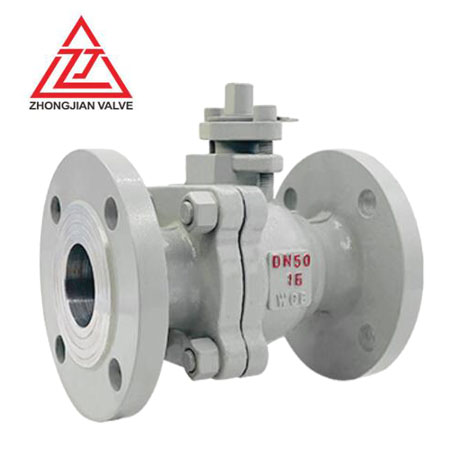

铸钢法兰球阀 Q41F-16C 高温高压球阀 美标球阀
一、铸钢法兰球阀 Q41F-16C 高温高压球阀 美标球阀 --概述
Q41F铸钢法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。
二、铸钢法兰球阀 Q41F-16C 高温高压球阀 美标球阀 --优点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
三、法兰球阀 --主要性能规范
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
四、法兰球阀 --压力试验
|
公称压力 |
1.6 |
2.5 |
4.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.4-0.7 |
||
五、法兰球阀 --主要零件材料
|
阀体 |
|
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球体 阀杆 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
阀 座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
||||||
|
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片 |
||||||
|
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 |
||||||
|
填料 |
聚四氟乙烯PTFE 增强柔性石墨 |
||||||
|
填料压盖 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
温度 |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃～300℃(对位聚笨 PPL) |
||||||
|
介质 |
水 蒸汽 油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 |
||
