收线机 端轴收排线架 电缆光纤收排线

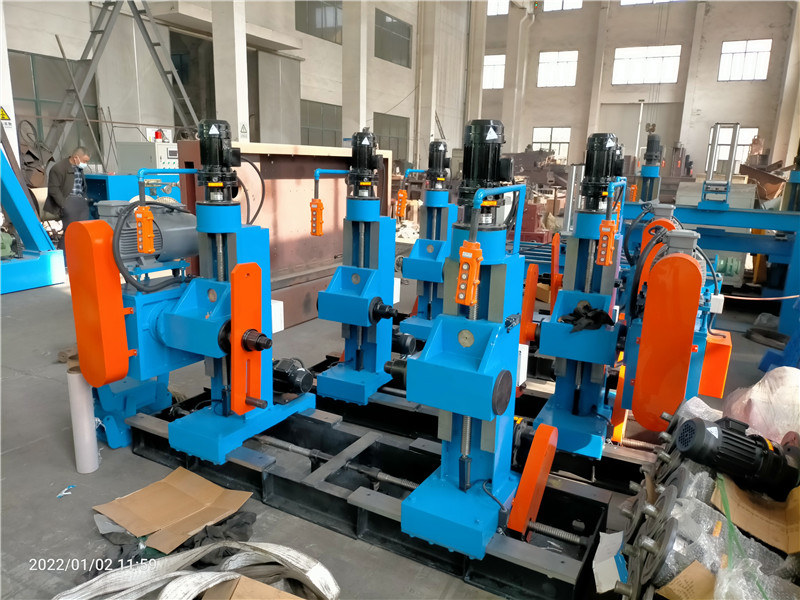

QP—2500端轴式收排线架由收线架，收线变速箱、丝杆排线等成。
收线架满足对线盘夹紧、放松、上升、下降等动作，保证线盘定位可靠，其中升降机构能左右顶针同时升降，也可分别单独移动，左右立柱均单独移动，便于线盘夹紧，且夹紧力可调，超负载自动保护。
收线变速箱采用三档机械变速，淋油润滑。收线减速箱采用蜗轮副传动，便于实现停车自锁。
四、传动计算
1、收线轴转速： n=800×120/120×17/43×43/17×17/31×21/27×1/20=17.06r/min
n=800×120/120×17/43×17/43×17/31×21/27×1/20=2.67r/minn
=800×120/120×17/43×30/30×17/31×21/27×1/20=6.75r/min
2、线盘的升降速度： 1400×1/35×10=400mm/min
3、线盘的夹紧速度： 1400×1/17×8=659mm/min五、安装与维护
安装：
根据基础图准备好设备基础（地基载重20t），并用水平仪校正水平，待设备安装定位后二次灌注地脚螺栓。
