变压器插针机_变压器插针机_东莞市益邦自动化设备有限公司

插针机叫法 :插针机、插针机设备、自动插针机、全自动插针机、插PIN机、入PIN机等等.
插针，也叫植PIN，其过程主要是使卷轴式的线材，先后经过插针机的整线治具、打点治具、切断刀模主要治具，同时产品由跑道，由送料杆将其送入底坐，底坐经由插针机装置往上运动与切断刀模配合，被切断后的针脚此时将被插入产品对应的针孔中。该过程可以通过调整打点治具增加针脚的拉(推)力，调整切断刀模满足客户针脚长度的需要。在整个过程中如果某一细节出现问题，将会产生一系列的品质问题，如针弯(未被整直，呈弧形)、针刮伤露铜、打点外露、拉(推)不足、脚长变化、少针、破损、裂痕或裂脚等，所以插针整个工序也是相当的重要。对于L型针的插针过程，需在底坐两侧增加翘平的治具，由气缸带动进行工作即可；对于U型针的插针过程，除按L型针工艺以外，还需在底座后段增加压平治具进行压平，确保成型后的U型针脚的平帖度。对于塑胶产品的插针，在产品设计时需在侧面增加逃气孔，和针孔底部连通。防止在插针焊锡后产生针下掉或完全掉脚的不良现象。
设备用途
适用于各类电子变压器线圈骨架、继电器线圈骨架、风扇马达线圈骨架、微型电机线圈骨架、步进电机线圈骨架、高低包线圈骨架、充电器线圈骨架、电感线圈骨架、中周线圈骨架、节能灯线圈骨架、汽车点火线圈骨架及其它各种需要插针的塑胶件的插针用途。
设备特点

1、本设备可做人工上料与振动盘上料，以便作业时送料与卸料;
2、本设备适用性大，只须更换产品专用模具，短时间可变更形式;
3、模具更换调整简单，针之长度、咬花位置、咬花深度容易调整;
4、扁针、圆针、方针均可适用;
5、可同时插8根针;
6、线材用完或弯针缺料时可自动停机及报警;
7、生产数量有计数器显示，可设定数量，够数时可自动停机。
详细参数：
1、电源：AC 220V 50Hz
2、机器尺寸：580（L）*680(W)*1400(H) mm
3、机器重量：200KG
4、气压：5kg/cm2
5、线径范围：Ф0.3-Ф1.0MM
6、工作速度：15-20 PCS/min
7、端子种类：圆、方、扁针 .
注意事项：
1、由于运输途中震动，各连接处可能松动，应检查无误后再试用。
2、不要用手摸控制箱内电路板上的元件，更不要带电拔元件，否则会导致人身事故和损坏设备。
3、机器应良好接地。
4、确保机器在供应气源干净、干燥以及稳定的环境中运行；（若未满足，则需在输入机器的气源上加装空气过滤器）；
5、机器使用之前，请使用者确认产品的适用性，因使用者的风险与责任是与此相连的，不按照设备提供的要求而操作，则可能导致对操作人员安全、财产等的损害。

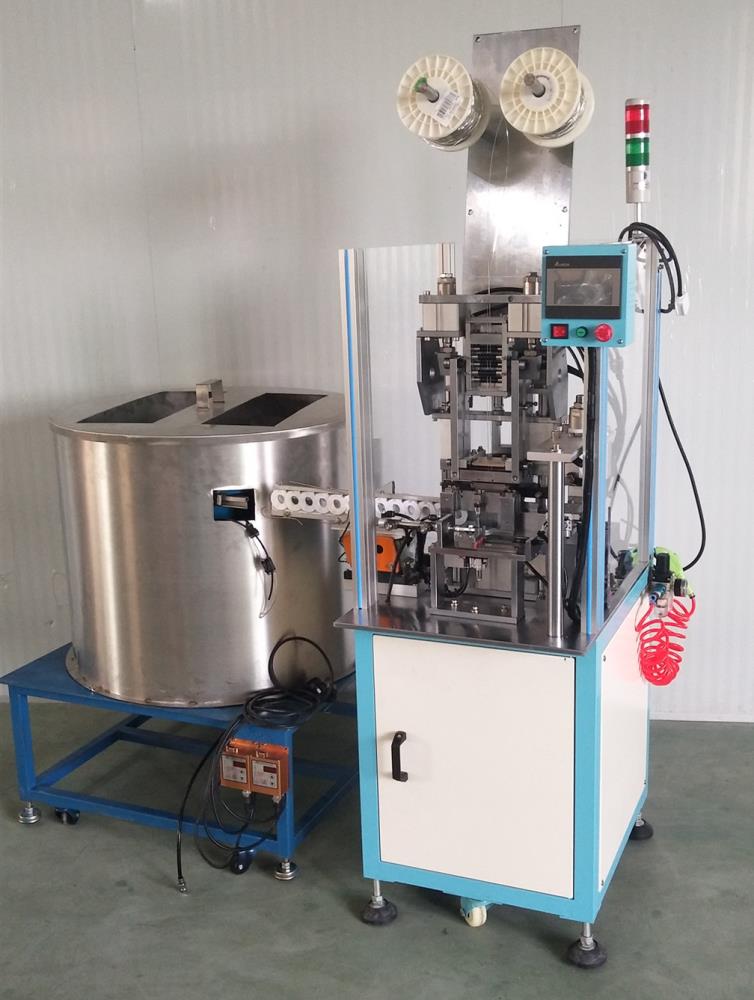

变压器插针机
