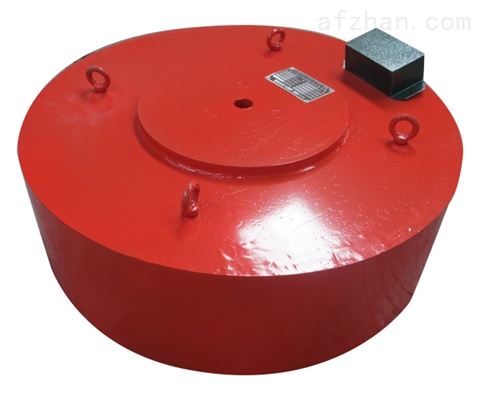

电磁除铁器RCDB-12具有噪音低，结构简单，能耗小,节约电能，料槽磨损小等优点。潍坊沃森重工有限公司-首页 电磁除铁器RCDB-12厂家,型号齐全,产品大载重齐全!
3.控制模式
3.1就地控制方式
当现场控箱上，选择手动操作时，现场取得就地权，此除铁器只响应现场箱上操作按钮的动作。
3.2 自动控制方式
现场选择程控控制方式，除铁器系统的起、停运行，进入全自动运行状态。
除铁器满足自动交替运行的要求，在交替运行过程中不出现漏吸现象，吸铁与弃铁可以实现全部自动化。
卸铁方式为：
⑴定时卸铁，定时卸铁时间，根据现场要求确定。
⑵停机卸铁，胶带机停机2分钟后，除铁器自动卸铁，然后自动返回。
4.PLC系统的设计
4.1对象分析
本系统控制主对象为2台电磁除铁器，实现励磁的起、停，卸铁、检修等工作状态。4.2 PLC可编程序控制器选型
RCDB-14T2型电磁除铁器使用说明书
除铁器设备按输煤工艺要求设定起、停程序。设备满足主系统设备运行的连锁条件。
采用编程软件，用梯形图方式，对控制进行编程。
1）手动程序设计
对手动操作采用开环程序设计方式。现场取得就地权可进行手动操作。具备声光报警提示及自动卸铁、自动返回皮带功能。
2）程控程序设计
●通过程序设计，自动实现除铁器交替运行。
●发出启动信号后，有10秒钟声光报警提示，然后设备开始启动。运行时声光报警提
示信号一直保持。
●胶带机启动，除铁器励磁回路同时启动。
●选择自动控制方式，可实现自动卸铁及自动返回皮带功能。
3）故障自诊设计
本系统具备以下几方面电气保护：
①除铁器线圈接地速断保护
②卸料小车超时运行，即卡涩保护
③电动机过载保护
④短路电气保护
5 电气控制柜的设计
电控柜等电器设备外壳防护等级IP56。采用380系统电压供电。
（主回路电路图，见图）
1）电机行走机构控制部分
用空气开关、2台接触器、热继电器组成正、反转控制电路，实现除铁器卸料、返回功能。
2）除铁器励磁部分
用接触器、可控硅、整流二极管、快速熔断器、组成整流电路，驱动电磁线圈。
3）电气控制系统
电磁除铁器RCDB-12
