水击泄放阀广泛使用于水利工程，水力工程当中水锤破坏性非常强，所以很多客户要求务必在管道当中安装防水锤的防护型阀门，也就是我们称之为的水击泄放阀以及水击预防阀。水击预防阀有两种，一种就是水利上用的，其实就是水击泄放阀，只是叫法不一样，另一种是作为排气阀使用，都起到预防水击（水锤）的作用。

 水击泄放阀的工作原理：通过液压导管的压力传递，使主阀滑盘（阀瓣）模仿导阀的动作。只要上游压力低于导阀的设定值，导阀关闭，上游压力作用在隔膜上方，使主阀保持关闭。一旦上游压力升至超过导阀设定压力，导阀就会开启，泄放隔膜上方的压力水，主阀开启，大量泄水降压至设定值才缓缓平稳关闭，不产生二次水锤。作为水击泄放阀时，主阀安装在泄水旁路，作为持压阀时，主阀串联安装在管线中。安装方式是安装在水平管道上，阀盖朝上。

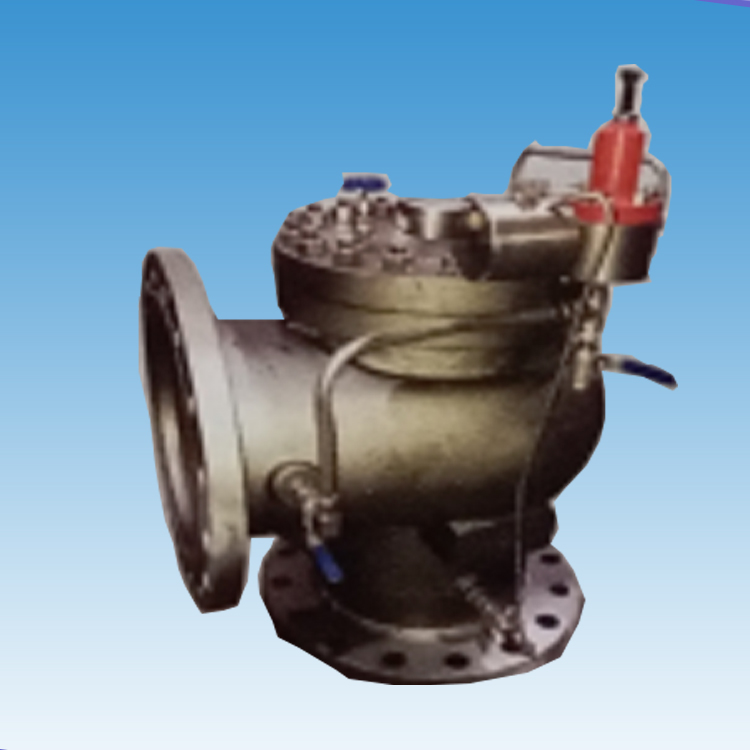

角式水击泄放阀结构及用途：

水击泄放阀由主阀、高压水力导阀、导管等零部件组成。具有水力自动控制、高压无条件开启泄除水锤的功能。主阀能快开缓闭，具有防止自身关阀水锤的功能。水击泄放阀用于水泵出口管道主输水管上，靠近水击发生源如止回阀、输水管超压点等，用T型三通外接，能无条件泄除高压水锤，是泵站安全后保护设备，能有效地提高系统安全可靠性。

角式水击泄放阀性能规范：

● 产品名称：角水击泄放阀

● 产品型号：LD-GA6600

● 连接方式：角式或直通式

● 适用介质：原水、清水等

● 介质温度：1～80℃

● 设备口径：DN50—DN500

● 公称压力：1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa

● 设定压力：高压：实际工作压力的1.1倍；低压：实际工作压力的0.4~0.6倍，两个指标可同时设定，还可设定断电开启，如有需要三个指标可同时设定。

●高压泄水反应时间：

水击泄放阀反应时间不大于0.5秒，即产生水锤起至水击预防阀动作泄水时间小于0.5秒。

● 强度试验： 1.5倍工作压力。

● 密封试验（双向）：1.1倍工作压力，其中强度试验和密封试验（双向）中的工作压力是指设定压力中高压2的压力值。

● 阀体、法兰材质：ASTM A-126-B 本阀体实际工作压力为2.76 MPa， 该材质在压力试验时应能满足常温下压力等级为3.5 MPa，壳体静态试验压力为5.2 MPa。

角式水击泄放阀技术特点：

1、超压泄水--高压导阀具有超控功能，无条件超压保护。

2、差动活塞设计，在任何工作压力下都具有可靠的关闭推动力；

3、操作平稳 无振动--主阀采用V型开口阀瓣设计，调节性能好，运行平稳（不会产生（自身）关阀水锤）；

4、调节型阀门操作，（阀门开启程序自动可调节），气垫阻尼缓闭。防止自身关阀水锤；

5、阀座设计将发生大流速的位置移位至阀座密封的下游，从而减少气蚀对阀座的影响。因此，减少磨损，延长寿命；

6、长方形扁平密封圈，可在线更换，而且阀门关闭严密；

7、阀门内部全由不锈钢内衬；

8、快速响应（开阀泄水）--大孔道高敏高的泄压民阀响应过条件快速开启主阀（泄水消锤），当压力平息后以可控速度关阀；

9、可靠性--加大尺寸的高压导管能大大减少堵塞和扭结的危险。0弹性阀座、不锈钢导阀前配标准Y型过滤器，使用寿命长，工作可靠；

10、维修方便--虽然阀门被安装在管红上，但其内部的所有部件都能拆卸下来，只要打开顶端即可检修和替换零部件。导管上的标准隔离阀可允许进行快速的导阀维护；

11、预设定--每个阀门都在出厂前进行了测试和预设定，但是阀门很容易根据要求进行现场调整；

12、重载型超张阀体结构，坚固耐用；

防水锤系统阀选型：

1、安装水击预防阀或水击泄放阀以保护装置。

2、液压缓闭调节控制阀快闭90%（1-3秒）慢关10%（2-60秒可调）。

3、减震管防止系统振动和噪音。
