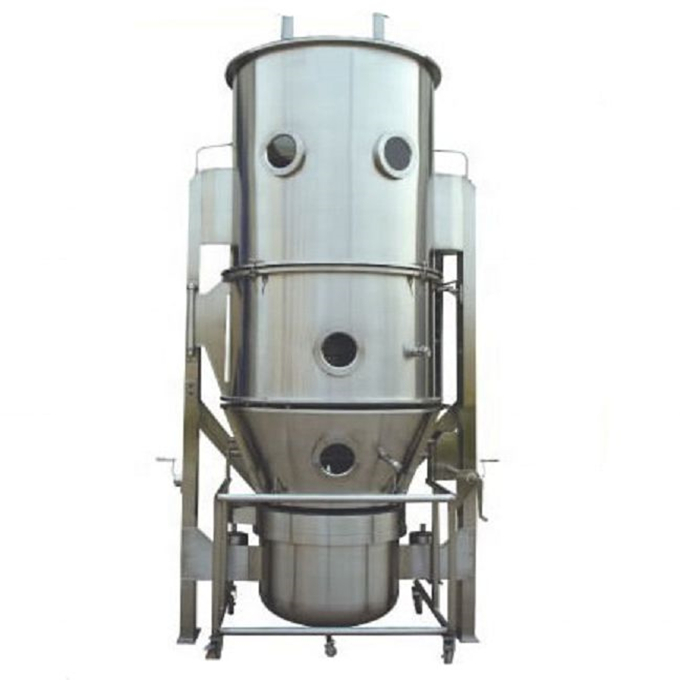

一、设备概述
沸腾制粒机主要用于医药、食品、化工等行业的粉末物料混合、制粒及干燥。如片剂颗粒、速溶饮料、调味品等。
物料粉末粒子在流化床中呈沸腾流化状态，经过与净化后的热空气预热和混合，同时粘合剂溶液雾化喷入，使若干粒子聚集成含有粘合剂的团粒。由于热空气对物料的不断干燥，是团粒中的水分蒸发，粘合剂凝固。此过程不断重复进行，形成理想的、均匀的多微孔球状颗粒。
二、设备特点
1. 混合-制粒-干燥一步法达到工艺要求
2. 双捕集滤袋系统，清灰彻底.采用抗静电滤布，设备操作安全
3. 通过粉体造粒，改善流动性，减少粉尘飞扬
4.成熟独特的喷头设计，满足不同特性产品的制粒要求
5. 按GMP规范设计、制造及工程配置布局
6. 可选配2巴的防爆设计
三、技术参数
|
项目 |
单位 |
机型 |
|||||||||
|
3 |
5 |
15 |
30 |
60 |
120 |
200 |
300 |
500 |
|||
|
原料容器 |
容量 |
L |
12 |
22 |
45 |
100 |
220 |
420 |
670 |
1000 |
1500 |
|
直径 |
mm |
300 |
400 |
550 |
700 |
1000 |
1200 |
1400 |
1600 |
1800 |
|
|
生产能力 |
最小 |
kg/批 |
1.5 |
4 |
10 |
15 |
30 |
80 |
100 |
150 |
250 |
| 最*大 |
kg/批 |
4.5 |
6 |
20 |
45 |
90 |
160 |
300 |
450 |
750 |
|
|
风机功率 |
kW |
3 |
4 |
5.5 |
7.5 |
11 |
18.5 |
22 |
30 |
45 |
|
|
蒸汽 |
压强 |
Mpa |
0.3~0.6 |
||||||||
|
耗量 |
kg/h |
15 |
23 |
42 |
70 |
141 |
211 |
282 |
366 |
451 |
|
|
压缩空气 |
压力 |
Mpa |
0.6 |
||||||||
|
耗量 |
m3/min |
0.3 |
0.3 |
0.6 |
0.6 |
0.9 |
0.9 |
1.1 |
1.3 |
1.5 |
|
|
噪音 |
dB |
风机隔离处理，噪音低于75分贝 |
|||||||||
|
温度 |
℃ |
室温~120℃范围内温度可调 |
|||||||||
|
作业时间 |
min |
随物料特性而定45~90 |
|||||||||
|
物料收得率 |
% |
≥99 |
|||||||||
|
主机重量 |
kg |
500 |
700 |
900 |
1000 |
1100 |
1300 |
1500 |
1800 |
2000 |
|
|
主机外形尺寸 |
m |
1×0.6×2.1 |
1.2×0.7×2.1 |
1.25×0.9×2.5 |
1.6×1.1×2.5 |
1.85×1.4×3 |
2.2×1.65×3.3 |
2.34×1.7×3.8 |
2.8×2×4 |
3×2.25×4.4 |
|
