E-Fluid电动润滑试验--高速轴承试验台
电动汽车传动系统的齿轮和轴承需要新一代润滑油。电动汽车润滑油或电子流体/润滑脂必须比IC发动机中使用的流体/润滑脂符合更多的规范。

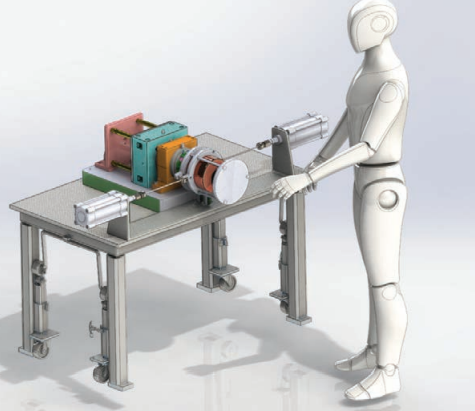

例如，抗磨电液还必须降低噪音、电导率、铜腐蚀，并使电池组冷却。这些规格并不是IC发动机的常规润滑油的优先级。此外，电子润滑油和润滑脂必须根据汽车制造商的不同电机/传动系统设计进行定制。鉴于这些当前和新兴的挑战，我们为电子流体/润滑脂的开发人员设计并制造了带有高速轴承模块的电润滑试验台。
该高速轴承模块具有两级测试轴承，运行速度高达30,000 rpm，轴向负荷为5 kN，径向负荷为15 kN，轴承可以使用加热至150℃的电子润滑脂或加热至150℃的电子液体润滑。通过轴承圈温度、摩擦力矩、振动、噪声和轴承电流来评价润滑剂的性能。
应用
?使用轴承摩擦力矩与速度特性曲线绘制E-Fluid 电动润滑能源效率图。
?通过基于截止温度或摩擦力矩的突死测试方法，估算e-grease在高速下的寿命。
使用HTPL和LTPL范围内的加热润滑脂进行加速试验。
?E-Fluid 电动润滑/润滑脂在不同扭矩与速度曲线下的噪声和振动特性曲线。
?E-Fluid 电动润滑/润滑脂的电气绝缘能力可以通过改变施加扭矩和速度来分析，以防止放电造成的磨损。
?E-Fluid 电动润滑方法可使用雾状或飞溅型受控油再循环进行评估
?使用摩擦系数、振动、温度对E-Fluid 电动润滑/润滑脂添加剂性能进行分析。
?基于试验期间剪切流体起泡和颜色变化的目视检查的E-Fluid 电动润滑老化评估。
|
操作参数 |
系统 |
范围 |
|
轴向载荷 |
伺服气动 |
0.5 - 5 kN |
|
径向载荷 |
机动化的 |
1-15kN |
|
电动机转速 |
Ducom精密系统 |
高达30,000 rpm;每个轴承30kW |
|
摩擦力矩 |
Ducom传感器 |
0 ~ 15 Nm;μ < 0.01 |
|
抹油轴承温度 |
热交换器 |
室温 - 150° |
|
油循环 |
热交换器 |
室温至150℃，每分钟可达5升 |
|
轴承振动 |
压电 |
0 - 2m/s2 |
|
轴承电压 |
Ducom ECR方法 |
0 - 20v |
|
轴承尺寸和型号 |
Ducom工具 |
30 - 100毫米(DGBB/针/辊型) |
