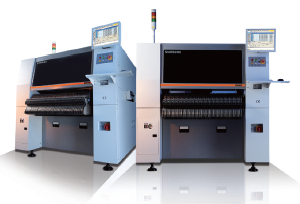

三星SM471 Plus 是装有10Spindle/Head，2Gantry 及New Flying Vision 的高性能贴片机在全球同级产品中体现了较高速度 78,000CPH，在原有SM471 基础上进行了进一步改善。另可对应 0402(01005inch)~□14mm IC 等元器件，并通过使用高速、高精度电动 Feeder，提高了实际产能及贴装品质。通过 2GantryDualLane 结构，支持多样的贴装模式，从而实现了 SM 系列产能的提升。凭借韩华集团的实力三星贴片机再次焕发新生，产品线升级，在原三星贴片机SM481/SM482/SM471的系列的基础上提升了技术革新，诞生了三星贴片机新产品SM481PLUS/SM482PLUS/SM471PLUS等SM系列贴片机。

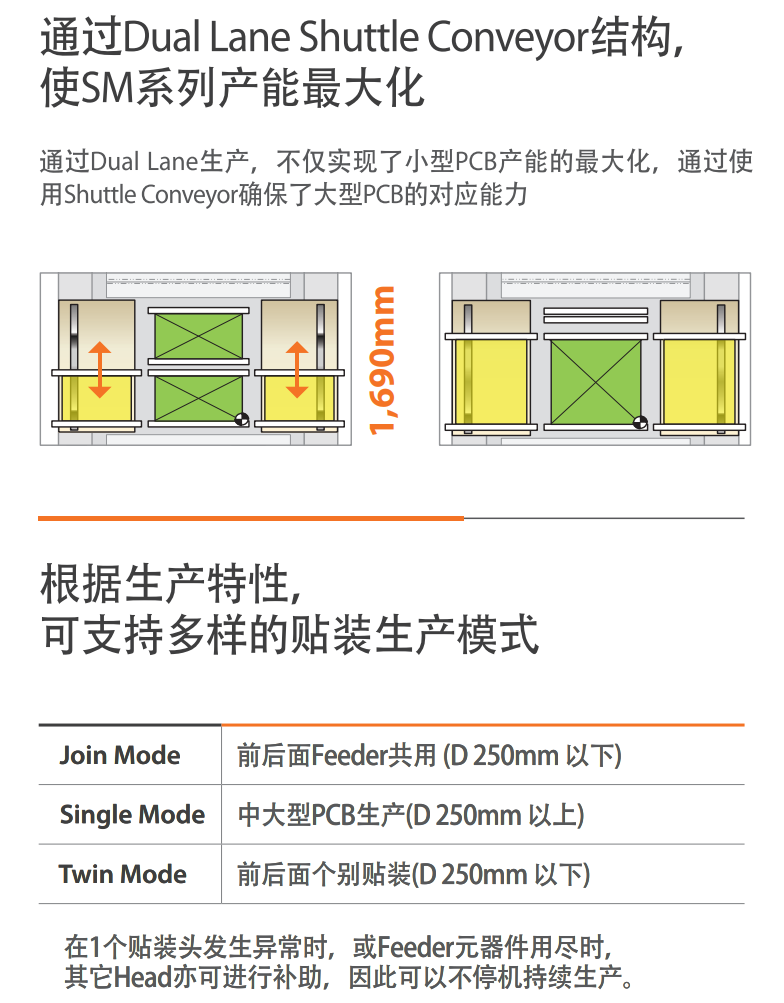

三星贴片机SM471PLUS运输轨道图纸：
|
三星贴片机SM471PLUS技术参数详细介绍 |
||
|
型号 |
SM471PLUS |
|
|
贴装轴杆数量 |
10轴杆x2悬臂 |
|
|
定位 |
高速飞行相机 |
|
|
贴装速度 |
78,000 CPH(条件) |
|
|
对应元器件 |
0402~ □14mm |
|
|
贴装精度 |
Chip±40μm@±30σ QFP±30μm@±30σ |
|
|
贴装高度 |
12mm |
|
|
PCB尺寸 |
单轨 |
510（L）X460（W）/610（L）X460（W）Option |
|
双轨 |
510（L）X250（W）/610（L）X250（W）Option |
|
|
PCB板厚度 |
0.38-4.2mm |
|
|
供料器数量(8mm基准) |
120ea/112ea（docking cart） |
|
|
能耗 |
电源 |
AC200/208/220/240/380/415V50/60Hz,3Phase |
|
功率 |
5.0KvA |
|
|
耗气量 |
0.5-0.7MPa（5-7kgf/cm2） 160N/min |
|
|
重量 |
1730Kg |
|
|
机器尺寸 |
L1650*D1690*H1485 |
|
