产品概述：

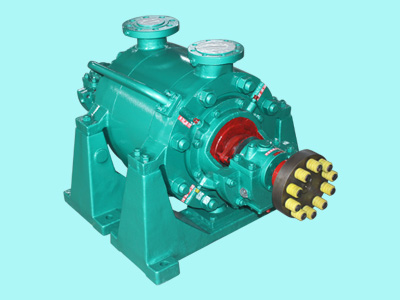

DG型泵系列卧式单吸多级分段式离心泵，可供输送清水或物理化学性质类似于清水的液体，使用于中、低压锅炉给水泵，也适用于工厂或城市高压给排水。输送介质温度为-20C°-150C °，进口允许压力小于0.6MPa。
该型泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
型号说明：
例：DG85-80*12
DG-多级锅炉给水泵
85-设计点流量为85m3/h
80-设计的单级扬程为80m
12-级数为12级
性能范围：
流量：Q=3.75-185m3/h
扬程：H=50-684m(中低压）
H=409-1450m（次高压）
结构特点：

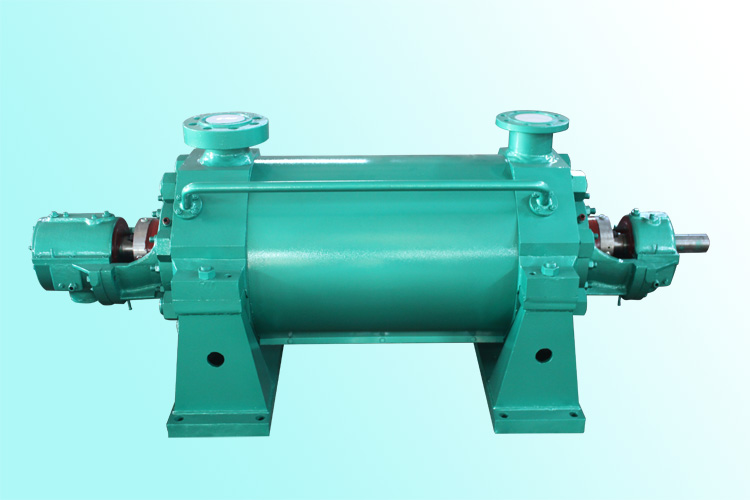

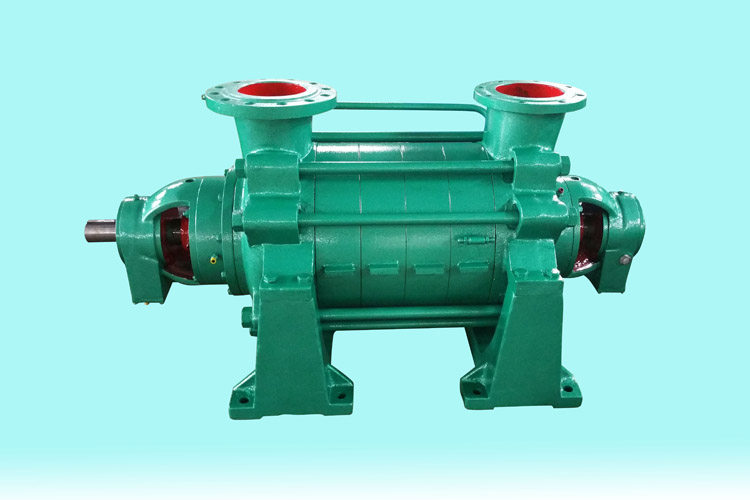

DG型泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳部分联结成一体。根据泵的扬程选择泵的级数 。 该型泵转子部分主要由轴及安装在轴上的叶轮、轴套平衡盘等零件等组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向移动，不采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定压力的水，起水封、冷水或水润滑作用。在轴封处装有可换的轴套，保护泵轴。
次高压泵一般采用滑动轴承、稀油润滑结构，DG85-67 DG155-67型泵可采用滑动轴承、稀油润滑，也可采用滚动轴承、干油润滑结构，其余型号均采用滚动轴承、干油润滑结构。中低压泵的主要零件材料一般采用铸铁，次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。
