张家港厂家直销全自动弯管机 卧式液压弯管机SB75CNC
产品介绍:
|
品牌 |
张家港弯管机制造厂家 |
种类 |
冷弯机 |
型号 |
SB75CNC |
|
别名 |
液压弯管机 |
用途 |
金属成型设备 |
电动机功率 |
7.5（kw） |
|
外形尺寸 |
5200×1100×1400（mm） |
重量 |
4.5（t） |
|

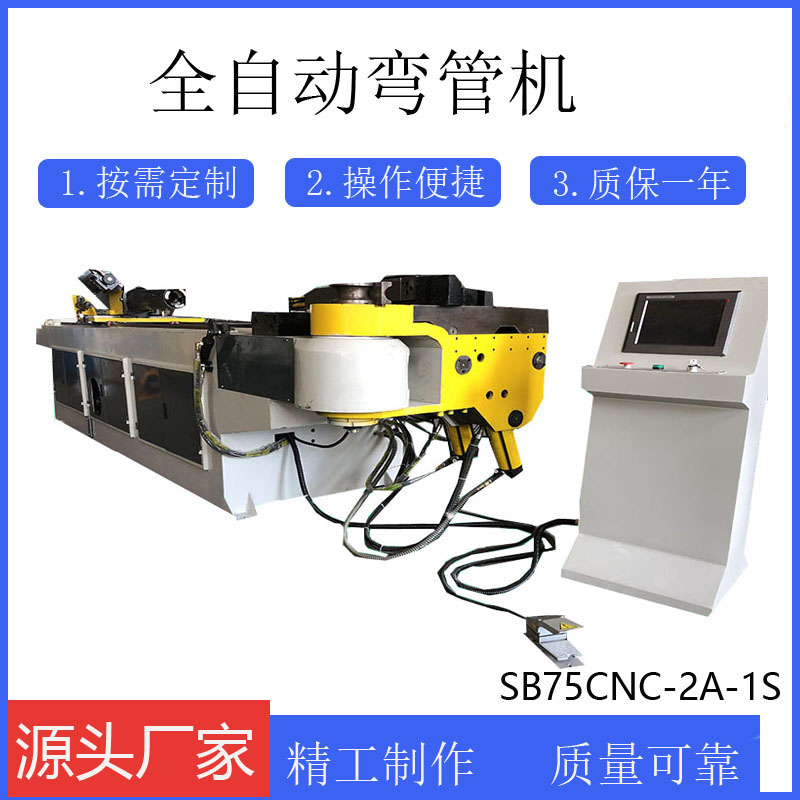

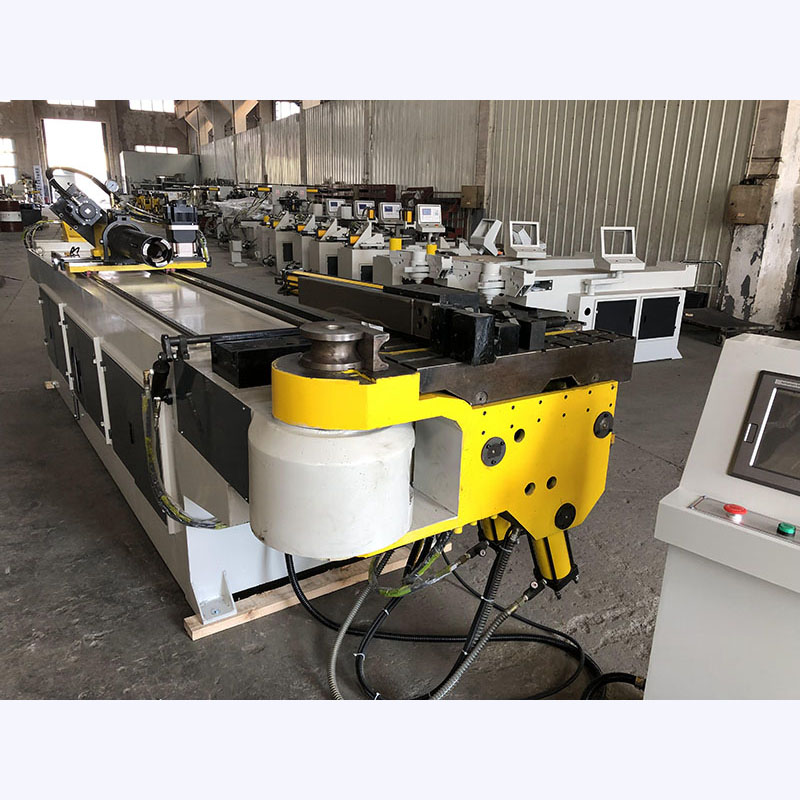

产品照片
SB75CNC-2A-1S
一、机械主要技术参数：
|
数值名称： |
参数值 |
|
z大弯管能力 |
f75′3 A3 |
|
弯曲半径范围 |
R25-300 |
|
弯曲角度 |
195° |
|
z大弯曲长度 |
3000 |
|
弯曲速度 |
60°\sec |
|
弯管转角精度 |
0.1 |
|
系统额定压力 |
14Mpa |
|
电机功率 |
7.5KW |
|
机器外形尺寸 |
5200×1100×1400 |
|
机器重量 |
4500kg |
|
液压油 |
32#抗磨液压油（冬天） |
|
|
46#抗磨液压油（夏天） |
二、机械主要构件及主要元器件：
3.1机械主要结构由优质钢板焊接而成，强度高，钢度大。
3.2结构件采用打砂方式除锈并喷有防锈漆。
3.3触摸屏采用台湾原产海特克有限公司生产的10.4英寸“海特克”，英文为“HITECH”。
3.4采用台达公司进口的PLC程序机和伺服驱动器，伺服电机为台湾原产VGM，结构紧凑、精度高、使用寿命长。
3.5接近开关和编码器分别为日本“omron”欧姆龙或同等级和日本“NEMICOM”内密控，密封性能强。
3.6油泵和电磁阀分别来自台湾著名品牌“液压朝田”和日本“榆次油研”，油位高度有清晰直观的显示。
三、 原理介绍：
本机由主传动机构、芯棒机构、顶料机构、夹料机构、小车送料装置、伺服转角装置、电气系统及液压系统等主要部分组成。工作时，由电动机带动油泵旋转，供给压力油，并由触摸屏设置参数，微电脑（PLC）发出指令，控制各电磁阀的开启、关闭，使各油缸按一定顺序和规律动作，以达到高精度弯制空间立体管的目的。
四、机械主要功能：
4.1程式编写及输入均直接在人机对话式触控屏幕上进行，所有讯息说明均可自行选择以中文显示。
4.2程式和资料有密码保护功能。
4.3转角和送料为电机伺服控制。
4.4机械控制系统有加工计数功能及故障自诊功能。
4.5机械具有安全防护和急停保护功能。
五、 提供安装、验收、培训等完善的售后服务：
1、安装验收：
1.1机械由供方送到需方工厂后需方负责卸车。
1.2供方负责机械的调试。
1.3供方按需方提供的管件（以合同要求为准）进行弯管试样后由需方验收。
2、培训：
对调整工、操作工、维修工（液压、气动润滑系统维修人员、电器、电子及控制系统人员、数控编程人员、工艺人员）进行培训，使其会操作、会调整、会维修、会编程。
