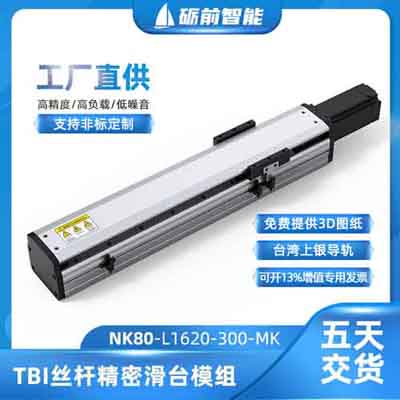

NK80半封闭丝杆直线模组系列
模组行程Maximum Stroke：800mm
模组速度 Maximum Speed:1000mm/s
马达容量 Maximum Output:100W/200W/400W/57步进
滚珠螺杆 Ball Screw:直径16mm
直线导轨LinearGuide：15X12.5-1条
直线模组具体参数如下：
|
产品型号：NK80 |
半封闭丝杆模组 |
||||
|
重复定位精度 |
±0.01mm |
||||
|
驱动方式 |
滚珠丝杆传动 |
||||
|
导程（MM） |
5 |
10 |
16 |
20 |
|
|
速度（MM/S） |
250 |
500 |
800 |
1000 |
|
|
可搬总量 （KG） |
水平使用 |
50 |
30 |
22 |
16 |
|
重直使用 |
12 |
8 |
5 |
3 |
|
|
定格推力（N） |
341 |
170 |
106 |
85 |
|
|
标准有效行程 |
100-1050MM/50pitch |
||||
|
滚珠丝杆外径（MM） |
台湾TBI C7￠16 |
||||
|
高刚性直线导轨（MM） |
15*12.5-1支/1Piece |
||||
半封闭丝杆直线模组优点：
1-核心部件采用台湾进口零件(丝杆。导轨)
2-本体采用新型航空铝材，刚性更高，质量更轻巧
3-高稳定性，高可靠性，精度可达+0.01
4-运动平滑，无磨损，极少维护，使用寿命长
5-尺寸紧凑，省空间，易搭建
6-对电机要求不高，能适配市面上主流电机
适用行业领域:
锂电行业，汽车行业，点胶机，螺丝机，焊接机，物料搬运机械，包装机械，纺织机械等等。
半封闭丝杆直线模组加工特点：
材料
强度高的铝镁合金、强度与硬度比普通铝材高很多、不容易不磨伤、碰伤、时效时间长、已经释放应力、加工不容易变形、直线度与平行度良好。
表面处理
电泳后颜色美观，采用宝马的颜色、表面硬度高、解决了外观缺陷难题。

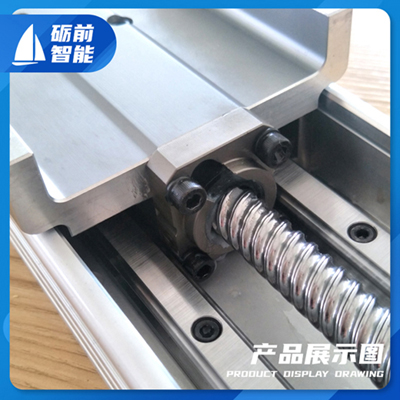

铝滑块
开口向上的设计方式、可以方便拆装上盖板、也方便组装到设备机台上及售后。
加工特点
型材底座整体一刀加工、无接刀、光洁度高、精度高、加工长度可达4.5m。
一体化设计
主支撑座与电机座一体化设计，丝杆与电机的同心高度，电机、丝杆、连轴器的使用寿命会延长。
丝杆精度高
丝杆精度高、摩擦系数低、丝杆的直径与导程可以根据客户的要求定制。
直线模组选型注意：
电机的连接方式:马达外置，电机下折，电机右折，电机左折，电机内置
电机品牌：富士，三菱，松下，三洋，台达，安川等，是否带刹车
感应开关安置方式：内置和外置可选
