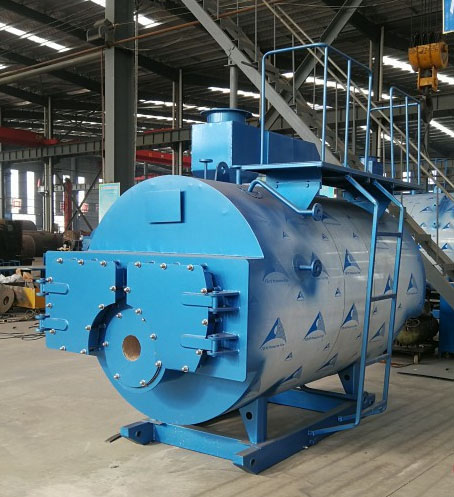

WNS型燃油气蒸汽锅炉采用卧式标准三回程结构形式，燃烧方式采用微正压燃烧。锅炉本体由锅筒、炉胆（波形炉胆）和两回程烟管组成。锅筒内装有汽水分离装置和给水装置，下部装有定期排污装置。燃料在燃烧器内与空气混合后被电子点火棒点燃，喷入炉胆中燃烧，高温烟气由炉胆进入两级对流管束，由后烟箱通过烟囱排向大气。
燃油气锅炉
燃烧器采用国内外优质燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用高效锅炉给水泵，实现锅炉自动给水。
配备有水位计、水位控制报警器，还配备有压力表及压力控制器，有效地监视和控制水位及压力
自动控制系统说明
该燃油气锅炉，采用技术性能良好的全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态及非常情况下，自动实施保护性停炉，配以相应的水位控制器、压力调节器，实现高低水位指示，超压指示、调节，保证水位在正常范围内波动，蒸汽压力在允许压力波动范围内，在水位极低，超压时实现保护性停止指示。
