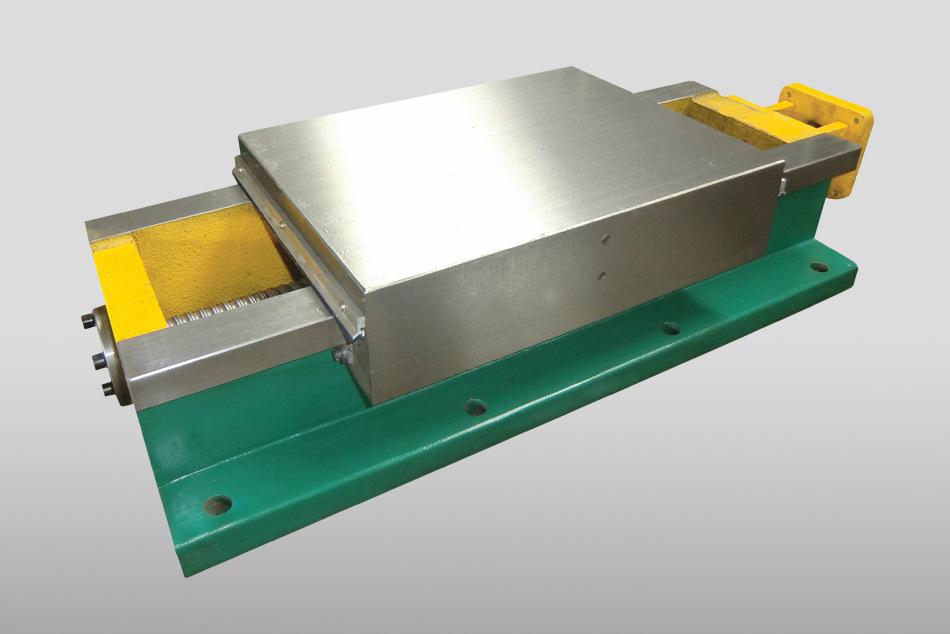

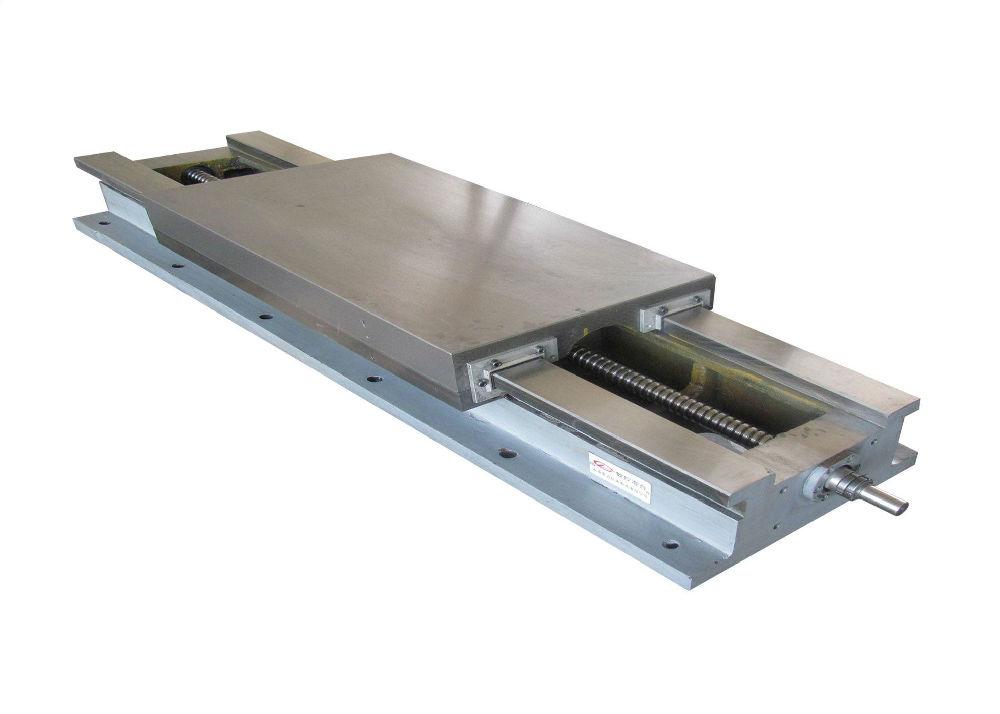

机械滑台用以实现进给运动，可卧式也可立式使用，在机械滑台上安装动力箱(装上多轴箱)钻削头、镗削头、铣削头、镗孔车端面头等各种部件，用以完成钻、扩、铰、镗、锪窝、刮端面、倒角、车端面、铣削及攻丝等工序，亦可在其上安装工件组成输送运动实现工作循环。
滑台又分A、B型，采用高牌号铸铁或镶刚结构，具有普通级和精密级两种精度。A型为双矩型导轨，一般用于粗加工，B型为一山一矩合型导轨，用于精加工。该系列滑台外形美观、设计合理、刚性好、性能可靠，是组合机床和自动线较理想的基础动力部件。当滑台用于深孔加工时，还应注明带分级进给装置.
|
产品型号 |
HJT70 |
HJT85 |
HJT95 |
HJT105 |
HJT115 |
HJT130 |
HJT135 |
|
|||
|
台面宽度(mm) |
700 |
850 |
950 |
1050 |
1150 |
1300 |
1350 |
|
|||
|
台面长度(mm) |
900 |
1000 |
1000 |
1200 |
1300 |
1500 |
1500 |
|
|||
|
行程(mm) |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
|
|||
|
滑座长度(mm) |
3400 |
4500 |
5500 |
6800 |
8000 |
9100 |
10000 |
|
|||
|
适配进给箱9档 |
18、27、40.5、60、90、132、200、300、450 |
||||||||||
|
外 形 尺 寸 |
长 |
3900 |
5000 |
6000 |
7300 |
8500 |
9600 |
100500 |
|
||
|
宽 |
1200 |
1400 |
1450 |
1550 |
1650 |
1800 |
1850 |
|
|||
|
高 |
500 |
550 |
560 |
560 |
610 |
650 |
770 |
|
|||
|
重量(T) |
2.9 |
3.8 |
4.8 |
5.8 |
7 |
8 |
11 |
||||
