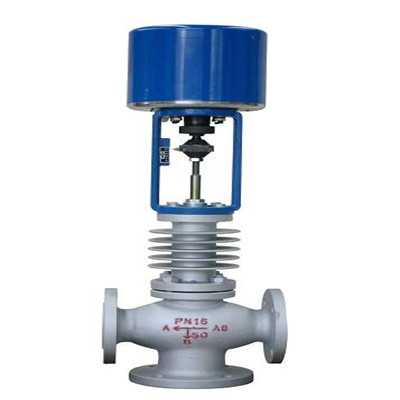

船用三通合流分流调节阀
压力调节阀是一种无需外来能源，而只依靠被调节介质自身的压力变化达到自动调节和稳定阀前（或阀后）压力为恒定值的一种节能型压力调节阀。
压力调节阀有A型、B型、C型
压力调节阀是一种无需外来能源，而只依靠被调节介质自身的压力变化达到自动调节和稳定阀前（或阀后）压力为恒定值的一种节能型压力调节阀。
ZZYP/ZZYM/ZZYN自力式压力调节阀(带冷凝器)系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。
ZZYP/ZZYM/ZZYN自力式压力调节阀(带冷凝器)
一、自力式压力调节阀产品概述
自力式压力调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力调节阀广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。
二、自力式压力调节阀产品特点
（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。
三、自力式压力调节阀主要技术参数
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
允许压差 (Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||
|
阀盖形式 |
标准型-17～+300℃、高温型+300℃～+450℃ |
|||||||||||||
|
压盖型式 |
螺栓压紧式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|||||||||||||
|
阀芯形式 |
单座、套筒型阀芯 |
|||||||||||||
|
流量特性 |
线性 |
|||||||||||||
