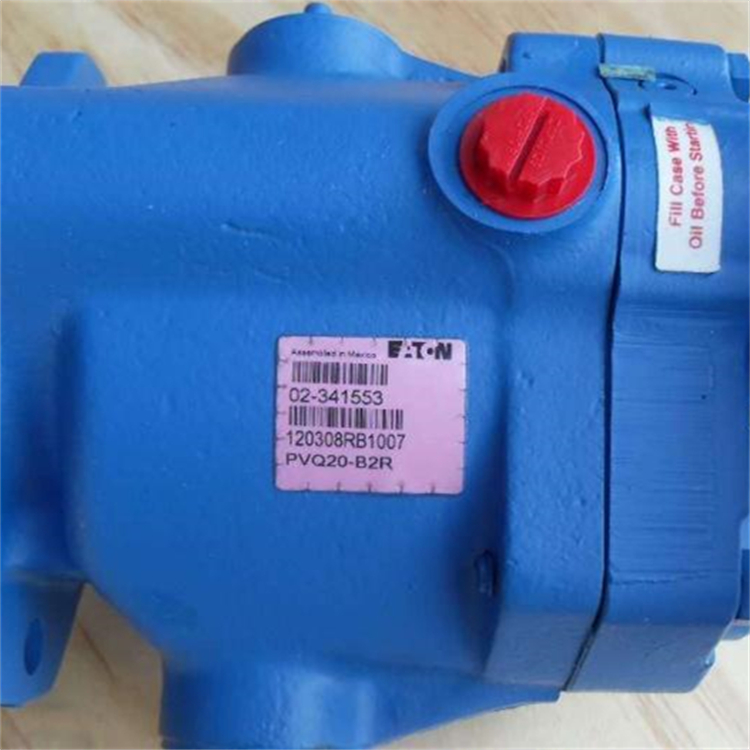

                20V5A1B22R

2520VQ21A11182BB20L
20V12A1C22R
2520VQ21A11182CB20
20V14A1A22L
2520VQ21A111AA20
20V14A1A22R



2520VQ21A111BC20
20V14A1C22R
2520VQ21A111CB20L
20V5A151C22R
2520VQ21A111CC20
20V5A1A22R
2520VQ21A1211AA20
20V5A1B22R
2520VQ21A1211DC20L
20V5A1C22R
2520VQ21A1211DC20R
20V5A1C22L
2520VQ21A121AA20
20V8A151A22R
2520VQ21A121CC20
20V8A1A22R
2520VQ21A1411A20L
20V8A1A22L
2520VQ21A1411AA20
20V8A1B22R
2520VQ21A14182BB20
20V8A1C22R
2520VQ21A14182BB20L
20V5A1B22R
按公式(1)估算出的孔道直径应园整至标准的通径值。 7.当主级孔道与多个插件贯通时,为减小贯通处的局部流阻损失,宜采用与插件孔偏贯通的方法(使主级孔道的中心线与插件孔的中心线偏移)。一般使主级孔道中心线与插件孔孔壁相切。同时也可以加大孔道通径,加大的通径应不超过GB2877的规定。 8.为改善深孔工艺性,设计时可考虑增大孔径或采用两端钻孔对接的方法。 9.设计时应尽量避免在阀块体内设置复杂连接的控制孔道和三维斜孔,应充分利用控制盖板内的控制孔道,或采用先导控制块等专用的控制孔道连接体。先导孔道的直径应与GB2877的规定一致。若因工艺需要而减小先导孔道的直径时,应作验算,确认不至影响对主级阀的控制要求。 10. 应避免采用倾斜孔道。必须倾斜时,孔道的倾斜角度应不超过35°,并须保证孔口的密封良好。对主级斜孔,应在有关视图上标注出因斜孔加工而造成的椭园孔口的长轴尺寸。 11. 当较小孔道孔径不大于25mm时,两相邻孔道孔壁之间的距离应不小于5mm;较小孔道孔径大于25mm时,两相邻孔道孔壁之间的距离应不小于10mm。 12. 为避免污染物的沉积,对于相通的孔道,孔深一般应到与之相通的孔道的中心线为止。 13.主级孔道的外接油口一般采用法兰连接。对于通径为25mm以下的较小油口,也可采用螺纹连接。先导孔道的外接油口宜采用螺纹连接。 14. 工艺孔道应采用螺塞、法兰等可拆方式封堵,以便孔道的清理、清洗和检查。螺塞的螺纹应符合GB2878的规定。在位置不允许时,对直径不大于12mm的孔道,允许采用球涨式堵头封堵。 15.主级孔道和主要的先导孔道上应设置必要的检测口,以便检测液压回路的工作参数。检测口一般应安装具快速连接功能的测压接头。 16.阀块体的所有外接油口、检测口均应有油口标记,油口标记应与液压原理图上的相应标记一致。 17. 应在阀块体的醒目部位,预留铭牌安装位置。 18.阀块体应有吊装结构,一般采用吊环螺钉。 19.采用锻件毛坯时,应经正火处理以消除残余内应力。必要时应进行无损探伤以检查其内部质量。 20.棱边倒角2×45°,阀体较小时则倒角1.5×45°。 21.各油道孔口应保持尖边,勿倒角,但应去尽毛刺。各管接头螺纹孔口倒角深度应不大于螺距的二分之一。 22.去毛刺、飞边,认真清除孔道内切屑、杂质,并清洗干净。 23.在各油口旁打上相应的油口标记钢印,钢印距孔口不小于6mm(以不影响O型密封圈的密封性能为准)。 24. 当阀块体表面采用化学镀镍处理时,镀层厚0.008~0.012mm。 25.加工完毕后的阀块体应有防锈、防尘等防护措施,表面应封盖,并存放于清洁干燥的场所。 虽然液压泵的结构大不相同,但是在安装与使用方面存在许多共同点。 (1)液压泵连接注意事项 ① 液压泵可以用支座或法兰安装,泵和原动机应采用共同的基础支座,法兰和基础都应有足够的刚性。特别注意:流量大于 (或等于)160L/min的柱塞泵,不宜安装在油箱上。 ② 液压泵和原动机输出轴间应采用弹性联轴器连接,严禁在液压泵轴上安装带轮或齿轮驱动液压泵,若一定要用带轮或齿轮与泵连接,则应加一对支座来安装带轮或齿轮,该支座与泵轴的同轴度误差应不大于Φ0.05mm。 ③ 吸油管要尽量短、直、大、厚,吸油管路一般需设置公称流量不小于泵流量2倍的粗过滤器 (过滤精度一般为80~180μm)。液压泵的泄油管应直接接油箱,回油背压应不大于0.05MPa。油泵的吸油管口、回油管口均需在油箱低油面200mm以下。特别注意在柱塞泵吸油管道上不允许安装滤油器,吸油管道上的截止阀通径应比吸油管道通径大一挡,吸油管道长L<2500mm,管道弯头不多于两个。 ④ 液压泵进、出油口应安装牢固,密封装置要可靠
20V5A1B22R
