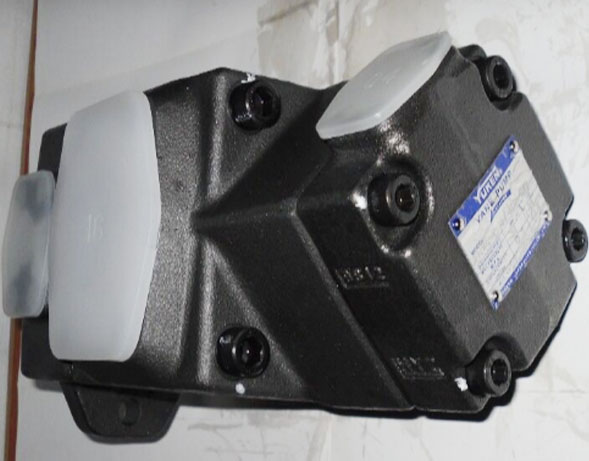

日本油研叶片泵PV2R33-76-76-F-RAAA-31

  • 价 格: 面议 /
  • 供 应 地:江苏省无锡市
  • 发布公司:无锡鹏驰机电设备有限公司
  • 产品型号:PV2R33-76-76-F-RAAA-31
  • 品 牌:日本油研
  • 发布日期:2021/11/1 17:17:44
  • 联系人QQ:274056555 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


日本油研叶片泵PV2R33-76-76-F-RAAA-31

产品描述;

日本油研叶片泵PV2R33-76-76-F-RAAA-31

A16-F-R-04-H-K-32
A16-F-R-04-B-K-32
AR16-FR01C-22
AR16-FR01B-20
A22-F-R-04-H-K-32
A22-F-R-04-C-K-32
A37-F-R-04-H-K-A-32366
A45-F-R-04-H-K-A-10356
A70-L-R-01-B-S-60
A70-F-R-01-C-S-60
A70-L-R-01-C-S-60
A70-F-R-01-H-S-60
A70-L-R-01-H-S-60

A2F23R3P4
A2F23L3P4
A2F23R3P1
A2F23R2P4
A2F23W3P1T
A2F23L3P1
A2F23W3P2
A2F23W3Z1
A2F23L3Z4
A2F23R3Z4
A2F23R3Z1
A2F23W3Z2


A7V160LV1LZFOO
A7V160LV1LZFMO
A7V160LV1LZGOO
A7V160LV1LZGMO
A7V160LV1LPFOO
A7V160LV1LPFMO
A7V160LV1LPGOO
A7V160LV1LPGMO
A7V160LV1RZFOO
A7V160LV1RZFMO


A7V160LV1RZGOO
A7V160LV1RZGMO
A7V160LV1RPFOO
A7V160LV1RPFMO
A7V160LV1RPGOO
A7V160LV1RPGMO
A7V160DR1LZFOO
A7V160DR1LZFMO
A7V160DR1LZGOO


A7V160DR1LZGMO

A7V160DR1LPFOO
A7V160DR1LPFMO
A7V160DR1LPGOO
A7V160DR1LPGMO
A7V160DR1RZFOO
A7V160DR1RZFMO
A7V160DR1RZGOO
1.泵转向改变,则其吸排方向也改变叶片泵都有规定的转向,不允许反。因为转子叶槽有倾斜,叶片有倒角,叶片底部与排油腔通,配油盘上的节流槽和吸、排口是按既定转向设计。可逆转的叶片泵必须专门设计。2.叶片泵装配 配油盘与定子用定位销正确定位,叶片、转子、配油盘都不得装反,定子内表面吸入区部分易磨损,必要时可将其翻转安装,以使原吸入区变为排出区而继续使用。3.拆装 注意工作表面清洁,工作时油液应很好过滤。4. 叶片在叶槽中的间隙太大会使漏泄增加,太小则叶片不能自由伸缩,会导致工作失常。5.叶片泵的轴向间隙 对ηv影响很大。1)小型泵-0.015~0.03mm2)中型泵-0.02~0.045mm6.油液的温度和粘度 一般不宜超过55℃,粘度要求在17~37mm2/s之间。粘度太大则吸油困难;粘度太小则漏泄严重。作为泵产品,叶片泵更多地指滑片泵。叶片泵几乎全部指滑片泵。

叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外,还应注意:

1、泵转向改变,则其吸排方向也改变叶片泵都有规定的转向,不允许反。因为转子叶槽有倾斜,叶片有倒角,叶片底部与排油腔通,配油盘上的节流槽和吸、排口是按既定转向设计。可逆转的叶片泵必须专门设计。

2、叶片泵装配配油盘与定子用定位销正确定位,叶片、转子、配油盘都不得装反,定子内表面吸入区部分易磨损,必要时可将其翻转安装,以使原吸入区变为排出区而继续使用。

3、拆装注意工作表面清洁,工作时油液应很好过滤。双作用叶片泵由定子,转子,叶片和配油盘等组成 转子和定子中心重合,定子内表面近似为椭圆柱形,该椭圆形由两段长半径圆弧,两段短半径圆弧和四段过渡曲线组成。当转子转动时,叶片在离心力和(建压后)根部压力油的作用下,在转子槽内向外移动而压向定子内表面,由叶片、定子的内表面、转子的外表面和两侧配油盘间就形成若干个密封空间,当转子旋转时,处在小圆弧上的密封空间经过渡曲线而运动到大圆弧的过程中,这种叶片外伸,密封空间的容积增大,要吸入油液;再从大圆弧经过渡曲线运动到小圆弧的过程中,叶片被定子内壁逐渐压入槽内,密封空间容积变小,将油从压油口压出。因而,转子每转动一周,每个工作空间要完成两次吸油和压油,称之为双作用叶片泵。
叶片泵分为双作用泵和单作用泵:
双作用泵工作原理:它由定子、转子、叶片和配油盘等组成。定子内壁近似椭圆形。叶片安装在转子径向槽内并可沿槽滑动,转子与定子同心安装。当转子转动时,叶片在离心力的作用下压向定子内表面,并随定子内表面曲线的变化而被迫在转子槽内往复滑动,相邻两叶片间的密封工作腔就发生增大和缩小的变化。叶片由小半径圆弧向大半径圆弧处滑移时,密封工作腔随之逐渐增大形成局部真空,于是油箱中油液通过配油盘上吸油腔吸入;反之将油压出。转子每转一周,叶片在槽内往复滑移2次,完成2次吸油和2次压油,并且油压所产生的径向力是平衡的,故称双作用式,也称平衡式。
单作用式叶片泵工作原理:主要由定子、转子、叶片和配油盘等组成。定子的内表面是一个圆柱形,转子偏心安装在定子中,即有一个偏心距e,叶片装在转子径向滑槽中,并可在槽内径向滑动。转子转动时,在离心力和叶片根部压力油的作用下,叶片紧贴在定子内表面上,这样相邻两片叶片间就形成了密封工作腔。在其中一边,叶片逐渐伸出,密封工作腔逐渐增大,形成局部真空,形成吸油;反之,另一边,形成压油。转子每转一周,叶片在滑槽内往复滑移1次,完成1次吸油1次压油。油压所产生的径向力是不平衡的,故称单作用式,也称不平衡式叶片泵
 叶片泵的优点是:运转平稳、压力脉动小,噪声小、结构紧凑、尺寸小、流量大。其缺点是:对油液要求高,如油液中有杂质,则叶片容易卡死;与齿轮泵相比结构较复杂。它广泛应用于机械制造中的专用机床,自动线等中、低压液压系统中。该泵有两种结构形式:一种是单作用叶片泵,另一种是双作用叶片泵。
电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外。

泵转向改变,则其吸排方向也改变叶片泵都有规定的转向,不允许反。因为转子叶槽有倾斜,叶片有倒角,叶片底部与排油腔通,配油盘上的节流槽和吸、排口是按既定转向设计。可逆转的叶片泵必须专门设计。2.叶片泵装配 配油盘与定子用定位销正确定位,叶片、转子、配油盘都不得装反,定子内表面吸入区部分易磨损,必要时可将其翻转安装,以使原吸入区变为排出区而继续使用。3.拆装 注意工作表面清洁,工作时油液应很好过滤。4. 叶片在叶槽中的间隙太大会使漏泄增加,太小则叶片不能自由伸缩,会导致工作失常。5.叶片泵的轴向间隙 对ηv影响很大。1)小型泵-0.015~0.03mm2)中型泵-0.02~0.045mm6.油液的温度和粘度 一般不宜超过55℃,粘度要求在17~37mm2/s之间。粘度太大则吸油困难;粘度太小则漏泄严重。作为泵产品,叶片泵更多地指滑片泵。叶片泵几乎全部指滑片泵。
高压力,高效率,运转平顺。低噪音,低振动,符合低噪音工作环境要求反应灵敏,动作精确度高。
压力补偿型调整装置,提供稳定的操作特性。结构简单,容易维护及操作。
流量范围广,从5.8c.c.到116c.c.满足各种机械设计需求.特殊内脏设计,维修简便。
