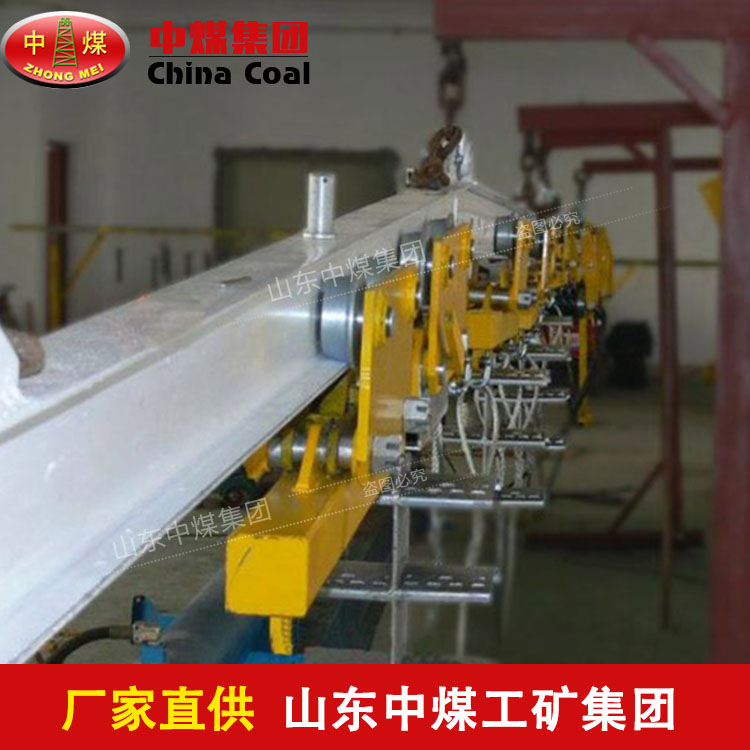

电缆单轨吊是用于煤矿综采工作面顺槽电缆、乳化液高压胶管和水管的吊挂与移动的专用运输装置。在综采工作面运输巷道一侧的顶板下,利用锚杆和链条吊挂悬空轨道,拖运车将所有电缆和高压胶管、水管都吊挂在上面,利用工作面乳化液泵站作动力,通过油缸和连杆组成的液压步进式推拉装置,实现电缆、高压胶管和水管沿着巷道吊挂和移动。该装置避免了井下电缆凌乱摆放,减少了电缆的占用空间与电缆的移动次数,避免了人工拖动电缆,很大程度上地减少了工人的劳动强度和作业效率。
电缆单轨吊技术参数
适用巷道倾角: 0°~18°
油缸推力: 100 kN
设备工作倾角: ±18°
单根轨道适应巷道坡度变化: 5°/3m。
工作介质: 乳化液
工作压力: 16~20MPa
牵引力: 100KN
推移行程: 500mm
运行速度: 80m/h
外供乳化液工作压力: 20~31.5MPa
单个制动装置的静制动力: 80KN
适应巷道高度: ≧1.6m。
设备外形(长x高): 0.58x0.68m
拖挂长度: 150m
操作方式: 手动
设备总重量: 9000Kg
轨道型号: 14#工字钢
此设备设计新颖,操作简单、安全可靠。欢迎广大用户朋友前来洽谈业务!
