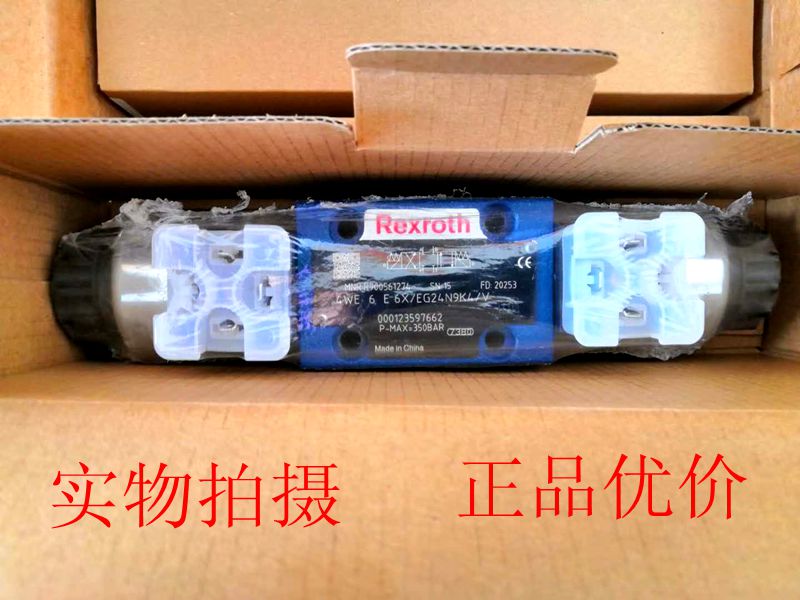

立新SHLIXIN电磁阀4WE6H-L6X/CG24NZ5L

技术参数：

安装位置 可选择

环境温度  ℃  -30 至 +50 (丁腈橡胶密封)

 -20 至 +50 (氟橡胶密封)

 重量 单电磁铁阀  kg 1.25

双电磁铁阀  kg 1.6

油口最高 工作压力 油口 A B  P  bar 315

油口 T  bar  160，当工作压力超出允许压力时， 机能 A 和 B的三通阀必须使用T泄油口

最大流量  L/min 60

工作介质  矿物油-适用于丁腈橡胶或氟橡胶密封

 磷酸酯-适用于 氟橡胶密封

工作介质温度范围 ℃  -30 至 +80 (丁腈橡胶密封)

 -20 至 +80 (氟橡胶密封)

粘度范围 mm2/s  2.8 至 500

油液污染度  油液最高污染度等级按NAS1638 9级和ISO4406 20/18/15级电器参数：

电压类型 直流电

可供电压  V 12，24

允许电压（偏差）  %  +10~ -10

需用功率  W 26

暂载率  持续工作

换向时间符合ISO 6403 开  ms 25 至 45

关  ms 10 至 25

切换频率  次/h 至 15000

防护等级按DIN 40050  IP65

最高线圈温度  ℃ 150注：在电器连接时，保护导线须按规定接地。

上海立新SHLIXIN换向阀部分型号：

WE6…L6X型

电磁换向阀

最大流量： 80 (DC)， 60 (AC) L /min

直动式电磁铁操作的方向滑阀

安装面按DIN24 340 A型ISO 4401和CETOP-RP 121H

带可拆卸线圈的直流或交流电磁铁

可不放油液更换线圈

作为单个连接或对中连接的电气连接

SHLIXIN换向阀4WE6A-L6X/CG24NZ5L

SHLIXIN电磁换向阀4WE6A-L6X/OFCG24NZ5L

SHLIXIN液压换向阀4WE6A-L6X/CW220-50NZ5L

SHLIXIN电磁阀4WE6B-L6X/CG24NZ5L

SHLIXIN换向阀4WE6B-L6X/OFCG24NZ5L

SHLIXIN液压阀4WE6B-L6X/CW220-50NZ5L

SHLIXIN液压换向阀4WE6C-L6X/CG24NZ5L

SHLIXIN液压电磁阀4WE6C-L6X/OFCG24NZ5L

SHLIXIN电磁换向阀4WE6C-L6X/CW220-50NZ5L

SHLIXIN立新换向阀4WE6D-L6X/CG24NZ5L

SHLIXIN立新电磁阀4WE6D-L6X/OFCG24NZ5L

SHLIXIN立新液压阀4WE6D-L6X/CW220-50NZ5L

立新换向阀4WE6E-L6X/CG24NZ5L

立新换向阀4WE6E-L6X/OFCG24NZ5L

立新换向阀4WE6E-L6X/CW220-50NZ5L

立新液压电磁阀4WE6F-L6X/CG24NZ5L

立新电磁阀4WE6F-L6X/OFCG24NZ5L

立新电磁换向阀4WE6F-L6X/CW220-50NZ5L

立新电磁阀4WE6G-L6X/CG24NZ5L

立新电磁阀4WE6G-L6X/OFCG24NZ5L

SHLIXIN电磁阀4WE6G-L6X/CW220-50NZ5L

SHLIXIN电磁阀4WE6H-L6X/CG24NZ5L

SHLIXIN电磁阀4WE6H-L6X/OFCG24NZ5L

立新电磁阀4WE6H-L6X/CW220-50NZ5L

立新电磁阀4WE6J-L6X/CG24NZ5L

SHLIXIN换向阀4WE6J-L6X/OFCG24NZ5L

立新液压阀4WE6J-L6X/CW220-50NZ5L

立新液压电磁阀4WE6Y-L6X/CG24NZ5L

立新电磁阀4WE6Y-L6X/OFCG24NZ5L

立新电磁阀4WE6Y-L6X/CW220-50NZ5L

4WE6A-L6X/EG24NZ5L 4WE6A-L6X/OFEG24NZ5L 4WE6A-L6X/EW22050NZ5L

4WE6B-L6X/EG24NZ5L 4WE6B-L6X/OFEG24NZ5L 4WE6B-L6X/EW22050NZ5L

4WE6C-L6X/EG24NZ5L 4WE6C-L6X/OFEG24NZ5L 4WE6C-L6X/EW22050NZ5L

4WE6D-L6X/EG24NZ5L 4WE6D-L6X/OFEG24NZ5L 4WE6D-L6X/EW22050NZ5L

4WE6E-L6X/EG24NZ5L 4WE6E-L6X/OFEG24NZ5L 4WE6E-L6X/EW22050NZ5L

4WE6F-L6X/EG24NZ5L 4WE6F-L6X/OFEG24NZ5L 4WE6F-L6X/EW22050NZ5L

4WE6G-L6X/EG24NZ5L 4WE6G-L6X/OFEG24NZ5L 4WE6G-L6X/EW22050NZ5L

4WE6H-L6X/EG24NZ5L 4WE6H-L6X/OFEG24NZ5L 4WE6H-L6X/EW22050NZ5L

4WE6J-L6X/EG24NZ5L 4WE6J-L6X/OFEG24NZ5L 4WE6J-L6X/EW22050NZ5L

4WE6Y-L6X/EG24NZ5L 4WE6Y-L6X/OFEG24NZ5L 4WE6Y-L6X/EW22050NZ5L

WE 6...L7X型

电磁换向阀

最大流量 ： 60 L /min

直动式电磁铁操作的方向滑阀

安装面按DIN24 340 A型，ISO 4401和CETOP-RP 121H

带可拆卸线圈的直流电磁铁

可不放油液更换线圈

技术参数：

安装位置 可选择

环境温度  ℃  -30 至 +50 (丁腈橡胶密封)

 -20 至 +50 (氟橡胶密封)

 重量 单电磁铁阀  kg 1.5

双电磁铁阀  kg 2

油口最高工作压力 油口 A，B，P bar 350

油口 T bar 210 (DC)，160 (AC)， 当工作压力超出允许压力时， 机能 A 和 B的三通阀必须使用T泄油口

最大流量 L/min 80 (DC)， 60 (AC)

流量面积(在中位时 ) mm2 Q型约6%的公截面积

mm2 W型约3%的公截面积

工作介质 矿物油适用于氟橡胶密封、腈橡胶密封

磷酸酯适用于氟橡胶密封

工作介质温度范围 ℃ -30 至 +80 (丁腈橡胶密封)

-20 至 +80 (氟橡胶密封)

粘度范围 mm2/s 2.8 至 500

油液污染度 油液最高污染度等级按NAS1638 9级和ISO4406 20/18/15级电器参数：

电压类型 直流电 交流电

可供电压  V 12，24，281)，48，96，110，205，220 110,127,220

允许电压（偏差）  % 高性能电磁铁:+10~-15;宽电压电磁铁:+20~-30

需用功率  W 高性能电磁铁:30;宽电压电磁铁:32

保持电流  VA  - 50

冲击电流  VA  - 220

换向时间  - 220

暂载率  持续工作

换向时间符合ISO 6403  开  ms 25 至 45 10 至 20

 关  ms 10 至 25 15 至 40

切换频率  次/h 至 15000 至 7200

防护等级按DIN 40050  IP65(Z4，Z5L 插头)， IP67 (K7 德驰插头座)

最高线圈温度  ℃ +150 +180

注：在电器连接时，保护导线须按规定接地。

1)常用于工程机械，其他电压请咨询本公司。

技术参数：

安装位置 可选择

环境温度  ℃  -30 至 +50 (丁腈橡胶密封)

 -20 至 +50 (氟橡胶密封)

 重量 单电磁铁阀  kg 1.5

双电磁铁阀  kg 2

油口最高工作压力 油口 A，B，P bar 350

油口 T bar 210 (DC)，160 (AC)， 当工作压力超出允许压力时， 机能 A 和 B的三通阀必须使用T泄油口

最大流量 L/min 80 (DC)， 60 (AC)

流量面积(在中位时 ) mm2 Q型约6%的公截面积

mm2 W型约3%的公截面积

工作介质 矿物油适用于氟橡胶密封、腈橡胶密封

磷酸酯适用于氟橡胶密封

工作介质温度范围 ℃ -30 至 +80 (丁腈橡胶密封)

-20 至 +80 (氟橡胶密封)

粘度范围 mm2/s 2.8 至 500

油液污染度 油液最高污染度等级按NAS1638 9级和ISO4406 20/18/15级电器参数：

电压类型 直流电 交流电

可供电压  V 12，24，281)，48，96，110，205，220 110,127,220

允许电压（偏差）  % 高性能电磁铁:+10~-15;宽电压电磁铁:+20~-30

需用功率  W 高性能电磁铁:30;宽电压电磁铁:32

保持电流  VA  - 50

冲击电流  VA  - 220

换向时间  - 220

暂载率  持续工作

换向时间符合ISO 6403  开  ms 25 至 45 10 至 20

 关  ms 10 至 25 15 至 40

切换频率  次/h 至 15000 至 7200

防护等级按DIN 40050  IP65(Z4，Z5L 插头)， IP67 (K7 德驰插头座)

最高线圈温度  ℃ +150 +180

注：在电器连接时，保护导线须按规定接地。

1) 常用于工程机械，其他电压请咨询本公司。

WE 型方向控制阀是电磁铁操作的换向滑阀，用以控制油液的开闭和流动方向。

这种方向控制阀主要包括阀体 (1)，1 个或 2 个电磁铁 (2)，控制阀芯 (3) 和 1 个或 2 个复位弹簧 (4) 等。

在未通电的状态下，控制阀芯 (3) 由复位弹簧 (4) 保持在中间或初始位置 ( 脉冲阀除外 )，控制阀芯 (3) 由湿式电

磁铁 (2) 操作。

为了保证获得满意的操作，务必使电磁铁的压力腔充满油液。

电磁铁 (2) 的力经过推杆 (5) 作用在控制阀芯 (3) 上，将其由初始位置推向所需位置，这就使油液从 P 至 A、B

至 T 或 P 至 B、A 至 T 自由流动。

当电磁铁 (2) 断电时，控制阀芯 (3) 被复位弹簧 (4) 推向初始位置。

手动应急操作 (6) 在电磁铁不通电的情况下可控制阀芯 (3) 运动。

WE6...L7X/OF... 型，脉冲阀 ( 仅限于机能 D)

这种阀是带双电磁铁和定位器的二位阀，可保持在任一位置，电磁铁不必连续通电。

1 电磁铁

2 手动应急操作

3 插入式接头按 DIN43650 ( 可旋转 90° )

4 标牌

5 O 形圈 9.25×1.78

6 用于 1 个电磁铁阀的堵头

7 取下插入式接头所需的空间

8 取下线圈所需的空间

9 三位阀尺寸，高性能电磁铁

10 二位阀尺寸，电磁铁在 A 端，高性能电磁铁

11 二位阀尺寸，电磁铁在 B 端，高性能电磁铁

12 紧固螺母，拧紧扭矩 MA=4Nm

13 阀固定螺钉：M5×50, GB/T70.1-10.9 级

 拧紧扭矩 MA=8.9Nm

备注：4 颗内六角螺钉 UNC

 10-24 UNC×2"ASTM-A574 （单独订购）

 （摩擦系数 μ 总计 =0.19 至 0.24）；

 紧固扭矩 MA=11Nm ［8.2ft-lbs］±15%

 （摩擦系数 μ 总计 =0.12 至 0.17）；

 紧固扭矩 MA=8Nm ［5.9ft-lbs］±10%

SHLIXIN电磁换向阀4WE10A-L3X/CG24NZ5L

SHLIXIN电磁阀4WE10A-L3X/OFCG24NZ5L

SHLIXIN立新电磁换向阀4WE10A-L3X/CW220-50NZ5L

SHLIXIN液压阀4WE10B-L3X/CG24NZ5L

SHLIXIN立新电磁阀4WE10B-L3X/OFCG24NZ5L

SHLIXIN电磁换向阀4WE10B-L3X/CW220-50NZ5L

SHLIXIN电磁阀4WE10C-L3X/CG24NZ5L

SHLIXIN电磁阀4WE10C-L3X/OFCG24NZ5L

SHLIXIN立新电磁阀4WE10C-L3X/CW220-50NZ5L

SHLIXIN电磁换向阀4WE10D-L3X/CG24NZ5L

SHLIXIN电磁阀4WE10D-L3X/OFCG24NZ5L

SHLIXIN电磁阀4WE10D-L3X/CW220-50NZ5L

SHLIXIN电磁换向阀4WE10E-L3X/CG24NZ5L

SHLIXIN立新电磁阀4WE10E-L3X/OFCG24NZ5L

SHLIXIN电磁阀4WE10E-L3X/CW220-50NZ5L

SHLIXIN电磁阀4WE10F-L3X/CG24NZ5L

SHLIXIN电磁阀4WE10F-L3X/OFCG24NZ5L

SHLIXIN电磁换向阀4WE10F-L3X/CW220-50NZ5L

SHLIXIN电磁阀4WE10G-L3X/CG24NZ5L

SHLIXIN电磁阀4WE10G-L3X/OFCG24NZ5L

SHLIXIN换向阀4WE10G-L3X/CW220-50NZ5L

SHLIXIN电磁阀4WE10H-L3X/CG24NZ5L

SHLIXIN电磁阀4WE10H-L3X/OFCG24NZ5L

SHLIXIN立新电磁换向阀4WE10H-L3X/CW220-50NZ5L

SHLIXIN电磁阀4WE10J-L3X/CG24NZ5L
