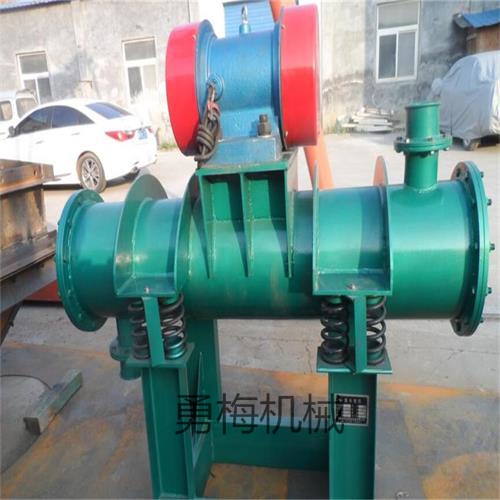

振动磨机主要由底架、机体支架、隔音罩、机体、磨筒、激振器、衬板、弹性职称、磨破介质和驱动电机等几部分组成。振动磨机是由驱动电机通过挠性联轴节带动激振器旋转,产生足够的激振力,使磨机机体进入环行周期振动状态。振摆冲力被连续传递到装入磨筒内的全部装料上(磨破介质和受磨物料),通过磨破介质与受磨物料之间的互相冲击,把受磨物料振动磨碎。
振动磨机弹性支撑:装在四个支点上,每个支点有两个弹簧,主要作用是使磨机机体处于弹性状态,并基本隔绝机体振动时对底座的振动冲击,从而减少磨机传递到地基上的动负荷。为了使磨机处于良好的工作状态,可在弹簧支座的下面加调整垫片,此垫片是用来解决磨体(筒)水平度的安装问题。每组弹簧在安装过程中必须保证弹簧上、下接触面的同轴度,其允差不超过2mm。
振动磨机加工出的成品粒度从中等粒度(0.3mm)到较细粒度(0.074mm)均可,其生产能力高,研磨性能好,佳振磨物料为长石、镁、锰、石墨等,其中石墨及其同性质材料粉磨效果犹为理想。
