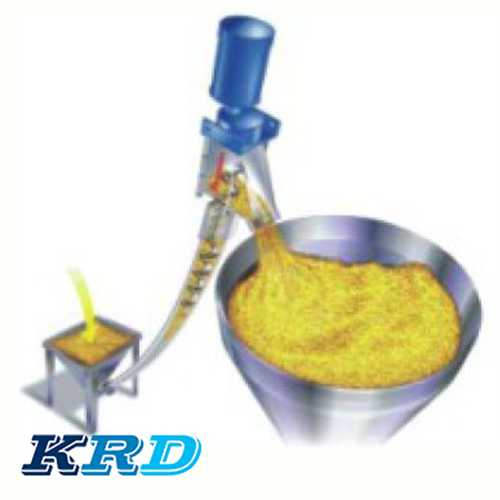

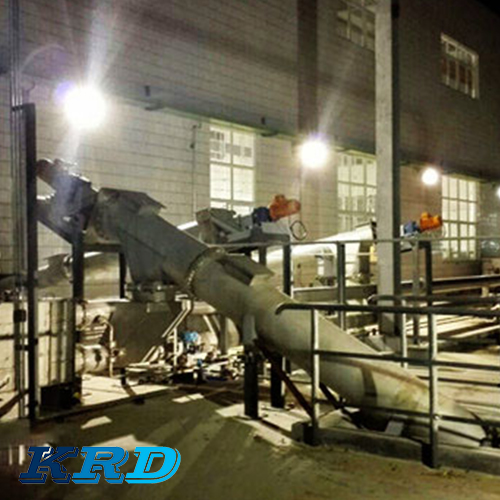

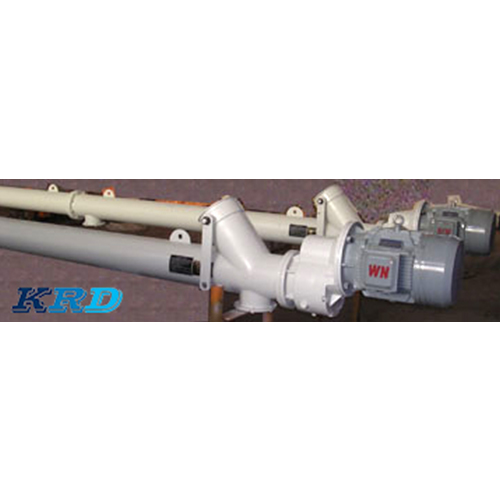

螺旋输送机是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械。它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料.（例如：水泥、粉煤灰、石灰、粮等）而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料。（例如：污泥、生物质、垃圾等）螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承 当螺旋轴转动时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样 [3] 。物料在中间轴承的运移，则是依靠后面前进着的物料的推力。所以，物料在输送机中的运送，完全是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态，一般都将驱动装置和卸料口安放在输送机的同一端，而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承格 主要技术性能 驱动装置 驱动装置 重量 直径 长度 产量（水泥） 转速 减速机 电动机 型号 速比 型号 功率GX200 -10 9 60 JZQ250 23.34 Y90S-4 1.1 726 GX200 -20 9 60 JZQ250 23.34 Y90L-4 1.5 1258 GX250 -10 15.6 60 JZQ250 23.34 Y100L2-4 2.2 960 GX250 -20 15.6 60 JZQ250 23.34 Y100L1-4 3 1750 GX300 -10 21.2 60 JZQ350 23.34 Y100L2-4 3 1373 GX300 -20 21.2 60 JZQ350 23.34 Y112M-4 4 2346 GX400 -10 51 60 JZQ400 23.34 Y132S-4 5.5 1911 GX400 -20 51 60 JZQ500 23.34 Y160M-4 11 2049 GX500 -10 87.5 60 JZQ400 23.34 Y132M-4 7.5 2381 GX500 -20 87.5 60 JZQ650 23.34 Y180M-4 18.5 5389 GX600 -10 134.2 45 JZQ750 23.34 Y180L-4 22 3880 GX600 -10 134.2 45 JZQ850 23.34 Y250M-4 55 7090 |
