不锈钢多功能提取罐精油中草药提取设备_不锈钢多功能提取罐

多功能提取浓缩设备，集水煎、醇提、提取液过滤、真空低温浓缩、热回流、有机溶剂回收等多种功能于一身，一机多用，具有很强的通用性，广泛应用在生物制药厂、食品饮料厂、调味品厂、保健品厂、化妆品厂、植提化工厂、香精香料厂、医院等领域。实验室小型多功能提取浓缩机组，非常适用于各企业实验室、高等院校、科研机构等企事业单位对新产品研制、工艺实验、技术参数确定使用，如中药材提取、真空低温浓缩收膏、酒精回收、芳香油回收等，用于小试或中试生产

设备结构原理：

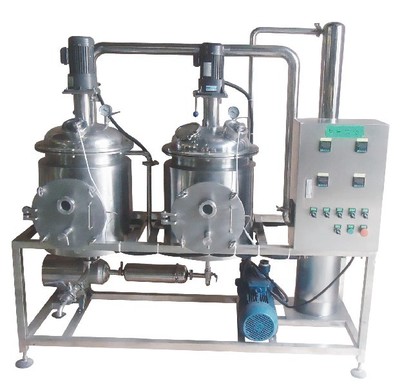

小型多功能提取浓缩机组，主要有50L、100L、200L、300L等容积规格，用户可根据自身需求选型。成套设备主要包括提取罐（静态或动态）、真空浓缩罐、冷凝器、冷凝液收集罐、油水分离器、提取液过滤器、料液输送泵、真空泵、内部阀门管路系统、电控系统、集成平台几部分。设备均由304或316L优质不锈钢制成，内、外表面精细抛光无死角，易清洗，符合新版GMP要求。设备加热形式可根据用户工况设计为蒸汽加热式或电加热式，用户无需锅炉热源也可使用。

提取罐及浓缩罐均设有加热夹层、耐高温保温层、观察视镜、视灯、CIP自动旋转清洗球、便捷拆卸式法兰上盖，检修清洗非常方便。提取罐可根据用户需求配搅拌装置，实现动态提取，并配有投料口、快开式出渣门及过滤网；真空浓缩罐保证提取液在高真空状态下快速低温蒸发浓缩，特殊定制的搅拌装置有效地避免了料液因浓度过高而出现的粘壁现象，搅拌装置采用优质机械密封，确保不会因高真空而出现漏气现象；列管式换热装置保证提取罐及浓缩罐因加热而产生的蒸汽能够及时被冷凝成液相回收；冷凝液收集罐配有优质玻璃管液位计，能够随时观察水位高低；油水分离器采用玻璃视盅式，方便观察；直角式管道过滤器配60-100目（精度可选）不锈钢过滤网，拆卸、清洗非常方便；离心式卫生级料液输送泵实现转料、循环功能；水环式真空泵，性能可靠，噪音小，确保真空系统的稳定；系统内部的管路均采用卫生级镜面管道、卫生级阀门等管件，符合GMP医药标准；电控系统配有不锈钢电控柜，可实现提取温度、浓缩温度的显示及自动控制、各电机的开停控制、操作简单方便；整套设备安装于一体式不锈钢集成平台，底部设滚动轮带锁止功能，整机结构紧凑、灵活方便、外形美观、占地面积小，用户只需接入水、电即可使用。

设备型号规格

型号			TQ-50	TQ-100	TQ-200	TQ-300
有效容积L	提取罐		55	115	230	350
	浓缩罐		55	115	230	350
加热功率 KW	提取罐		6	9	12	12
	浓缩罐		6	9	12	12
夹层压力MPA	提取罐		0.2-常压
	浓缩罐		0.2-常压
罐内压力	提取罐		-0.95-常压
	浓缩罐		-0.95-常压
浓缩温度	46-85度
搅拌功率	提取罐	0.55		0.75	0.75	1.1
	浓缩罐	0.55		0.75	0.75	1.1
冷凝面积		2		2	3	3
真空泵KW		1.5		1,5	2.2	2.2
料液泵功率KW		0.37		0.37	0.75	0.75
