平板闸阀,高压平板闸阀ZF43Y
阀门类型：平板闸阀
阀门型号：ZF43Y,ZF63Y,Z83Y
尺寸规格：DN25-200mm
安装形式：法兰式，卡箍，
压力等级：1.6-42MPa
主体材质：铸钢WCB，碳钢CS，不锈钢304，316等；
产品铭牌：浦蝶
平板闸阀,高压平板闸阀ZF43Y结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
油田高压平板闸阀ZF43Y,ZF63Y,Z83Y采用新型平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天然气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油、天然气工业界一种理想的新型装备。
产品型号：ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公称通径：DN25-DN300
公称压力：16Mpa-42Mpa
适用温度：-30℃-125℃
适用介质：水、油品、天然气等
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
传动方式：手动，蜗轮
设计标准：GB/T19672；API 6D
结构长度：GB/T 19672；API 6D
连接法兰：GB/T 9113；ASME B16.5
试验检验：JB/T 9092；AIP 598
①采用浮动阀座，双向启闭，密封可靠，启闭灵活。
②闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
③阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆处采用复合填料，多重密封，使得密封可靠，摩擦力小。
④关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
⑤由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。
⑥开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
高压平板闸阀尺寸；
高压平板闸阀ZF43Y,ZF63Y,Z83Y参数尺寸：

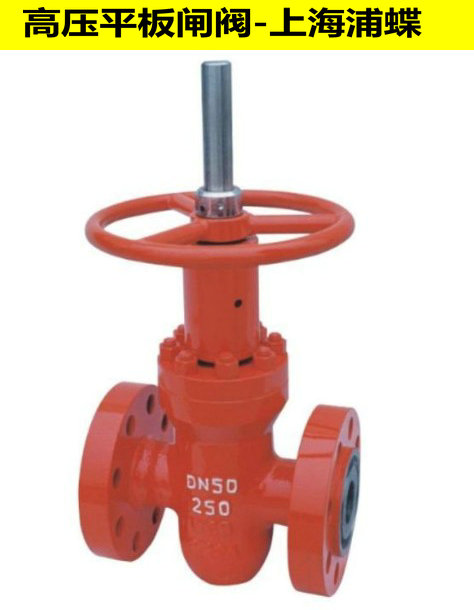

高压平板闸阀ZF43Y,ZF63Y,Z83Y图片：
售后订购：
1：咨询订购产品需提供产品类别，型号，规格，材质种类，压力等级，技术要求，也可提供产品的旧图给客服人员，以便准确获取报价及供货周期；
2：浦蝶公司销售产品均实行产品质量三包，质保期内包退、包换、保修；
3：产品参数、尺寸、图片仅供用户选型参考，如有特殊需求请及时提出，所有产品报价有效期为1个月（报价日起算），请及时确认沟通。
