原理介绍

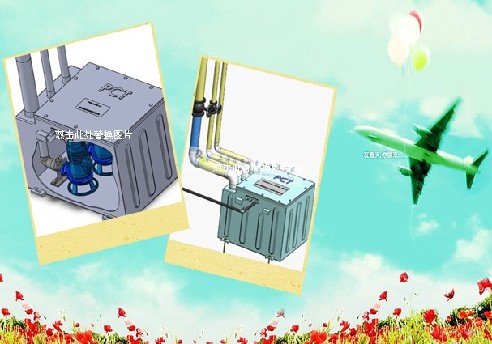

地下厕所污水提升一体化智能设备主要有收集水箱、提升泵、辅助排水泵、控制柜以及相应的粉碎装置、阀门等组成。 污水首先自流通过进水口进入集水箱，随着污水的不断进入，箱体内的水位达到设定启泵水位时，主控液位计发出信号，通过控制柜使1#水泵启动工作，此时污水污物一并提升到室外，另外在水压作用下，反冲洗装置喷射出带压水流，冲洗箱体底部，使水箱内可能的沉积物得以搅拌，随污水提升至室外，保持水箱内的洁净。随着水箱内的污水减少，水位下降到设定停泵水位时，同样主控液位计将信号传输到控制柜，指令1#水泵停止工作。下次水箱液位达到设定启泵水位时，控制柜将信号自动切换，即提升2#泵启动工作，重复1#提升泵的工作流程。双泵交替使用、互为备用。 控制柜智能控制，全自动运行，无需人员看守。当设备出现故障时，报警系统将自动启动，报警指示灯闪烁，并发出声光报警，提醒值班人员，同时强制启动两台水泵将箱体内的污水强排，避免造成污水外漫的现象；此时污水通过三合一安全回流装置还可以进入箱体，不会影响用户的使用。另外控制系统还设有手动操作系统，可在现场手动应急启动水泵。

设备部件介绍

1. 集水箱

集水箱有不锈钢和玻璃钢两种材质，内设液位控制器，当达到设定水位时能通过控制柜启停提升泵。集水箱上设有通气口，其管径大小与积水箱储水量大小有关，一般不小于污水进水管管径的一半。

2. 提升泵

当提升泵为集水箱内置式或全封闭式设置时，采用WQ型潜水排污泵；当采用集水箱外置式设置时，采用WL型立式离心污水泵。

3. 过滤器

过滤器的形式与大小是经过对多种方案论证和实验对比后得出的，它既要过滤出造成水泵堵塞的杂物，又要使过滤器前后的杂物在反冲洗时容易清除并被排除。

过滤器安装在集水箱内，由不锈钢制造，当需要清洗时，玻璃钢水箱可打开集水箱顶部的入孔盖，金属水箱需打开水箱外过滤器连接大法兰，清洗方便。

4. 止回阀

止回阀均采用UPVC化工级系列专用材质旋启式止回阀。

5. 管道

管道均采用UPVC化工级系列专用材质。

6．污水排放设备的排放能力的确定

污水排放设备的排放能力应根据建筑物生活污水管道设计秒流量确定，具体计算方法与公式可参照《建筑给水排水设计规范》（GB50015）有关章节。

应用领域:

1.建筑物地下室。

2.地下车库及大中小型酒店。

3.卫生间普通生活污水排放。

4.地下过街通道或室外小型无人值守污水坑（池）的污水提升排放。

5.餐厅、饭店、食堂、肉食品加工企业。

设备特点:

1.节能：不会造成缠绕和堵塞，且延长了使用寿命。

2.环保：污水在箱体内属密封状态，储存和排放时不外溢、无臭味，保护周边环境。

3.节省空间：设备设计精巧占地面积小，节省了使用空间。

4.节省人力：污物与污水先分离，再一起排出，无沉淀、免清掏，维护方便。

使用条件:

1. 普通生活污水的提升及各种污水的提升与排放，新建筑物使用前必须清除干净管道内的建筑垃圾。

2. 污水的PH值范围为（PH值≥2）。

3. 污水的温度在0-40℃。之间。

4. 电源为380V±5﹪，50Hz。

5. 污水的密度≤1600kg∕平方米。

6. 可排出能在污水管道中自由流动的所有杂物。

7. 设备在小于≤90﹪湿度的环境中工作。

设备规格:

全自动污水排放设备根据提升泵安装形式不同，分为内置式、和外置式两种污水箱材质有不锈钢和玻璃钢两种。设备的总体安装有地下室安装、地面上安装两种方式，用户可根据工程的要求、现场条件灵活选用。

设备选型:

双泵内（外）置式：双泵内（外）置式设备适用于面积较大的场所使用、进水量比较大、均匀、且瞬时间进水量相对较小的场所，双泵内（外）置式设备为全自动工作方式，也可人工操作，双泵可交替工作、可同时工作、也可互为备用，操作方便灵活。

四泵内（外）置式：四泵内（外）置式设备适用于面积相对较大的场所使用、进水量相对较大、均匀、且瞬时间进水量相对较大的场所，四泵内（外）置式设备为全自动工作方式，也可人工操作，四泵可交替工作、可同时工作、也可互为备用，操作方便灵活。
