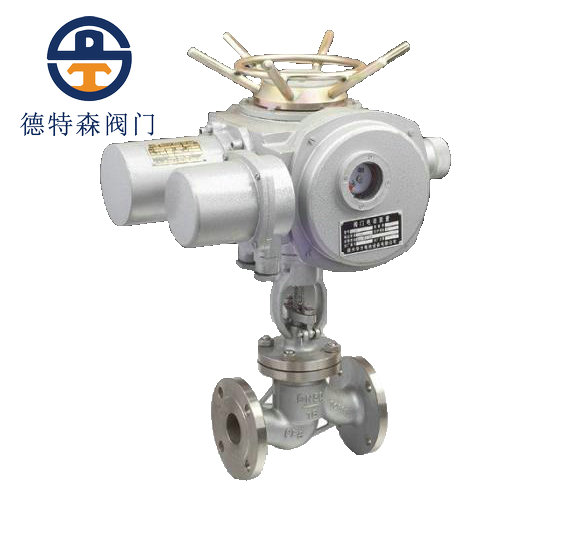

一、J941W型不锈钢截止阀概述（stop valve/Globe Valve）：
本阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入上方时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
二、J941W不锈钢截止阀应用规范:
|
设计制造标准 |
结构长度标准 |
法兰尺寸标准 |
阀门检查和试验标准 |
|
GB12235-89 |
GB12221-89 |
JB/G79-94 |
GB13927 |
三、J41W不锈钢截止阀性能规范:
|
型 号 |
公称压力（Mpa） |
试验压力 |
工作温度(℃) |
适用介质 |
||
|
壳体试验（Mpa） |
气密性(Mpa) |
低压密封空气(Mpa) |
||||
|
J941W-16P(R) |
1.6 |
2.4 |
1.76 |
0.6 |
≤250 |
NITRIC ACID 硝酸类 |
|
J941W-25P(R) |
2.5 |
3.75 |
2.8 |
0.6 |
≤250 |
|
|
J941W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤250 |
|
|
J941W-64P(R) |
6.4 |
9.6 |
7.04 |
0.6 |
≤250 |
|
