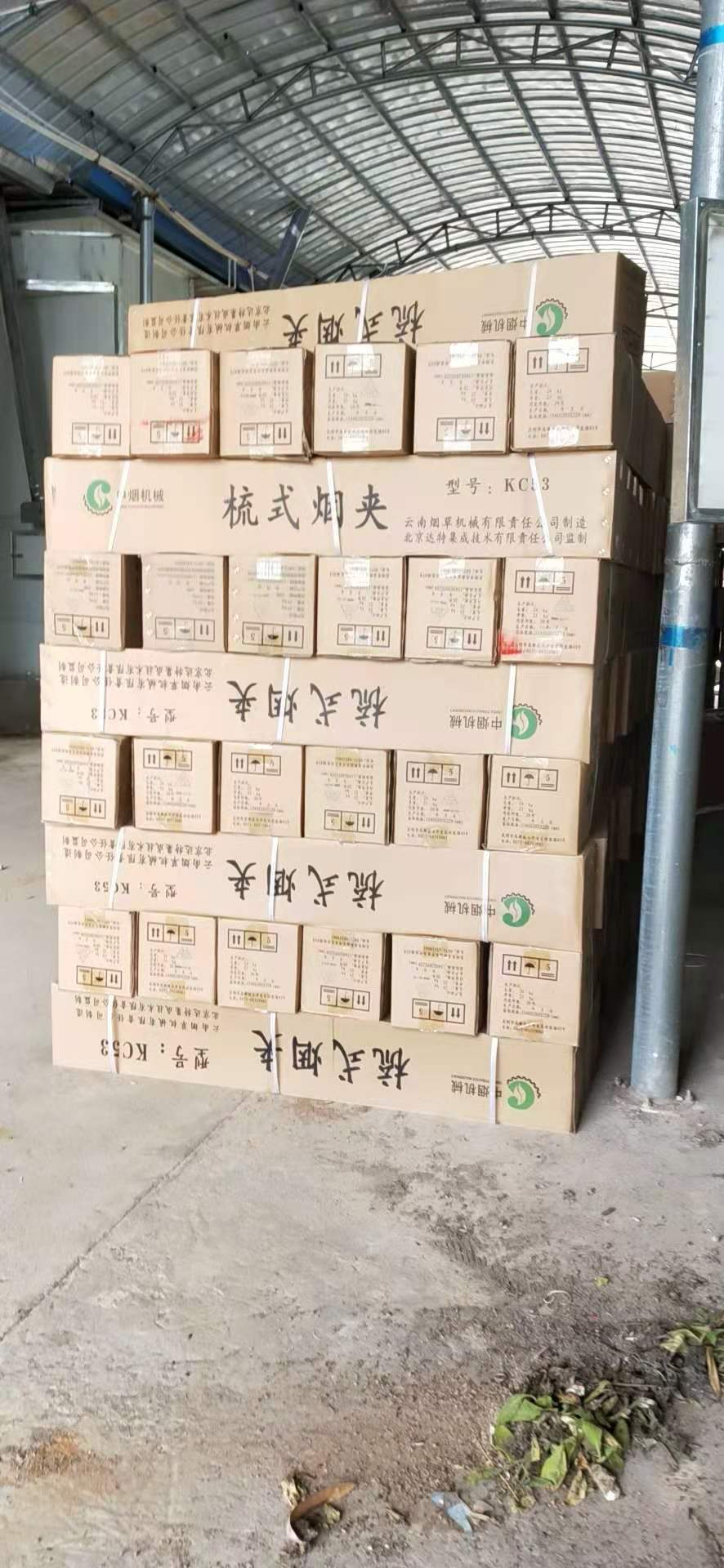

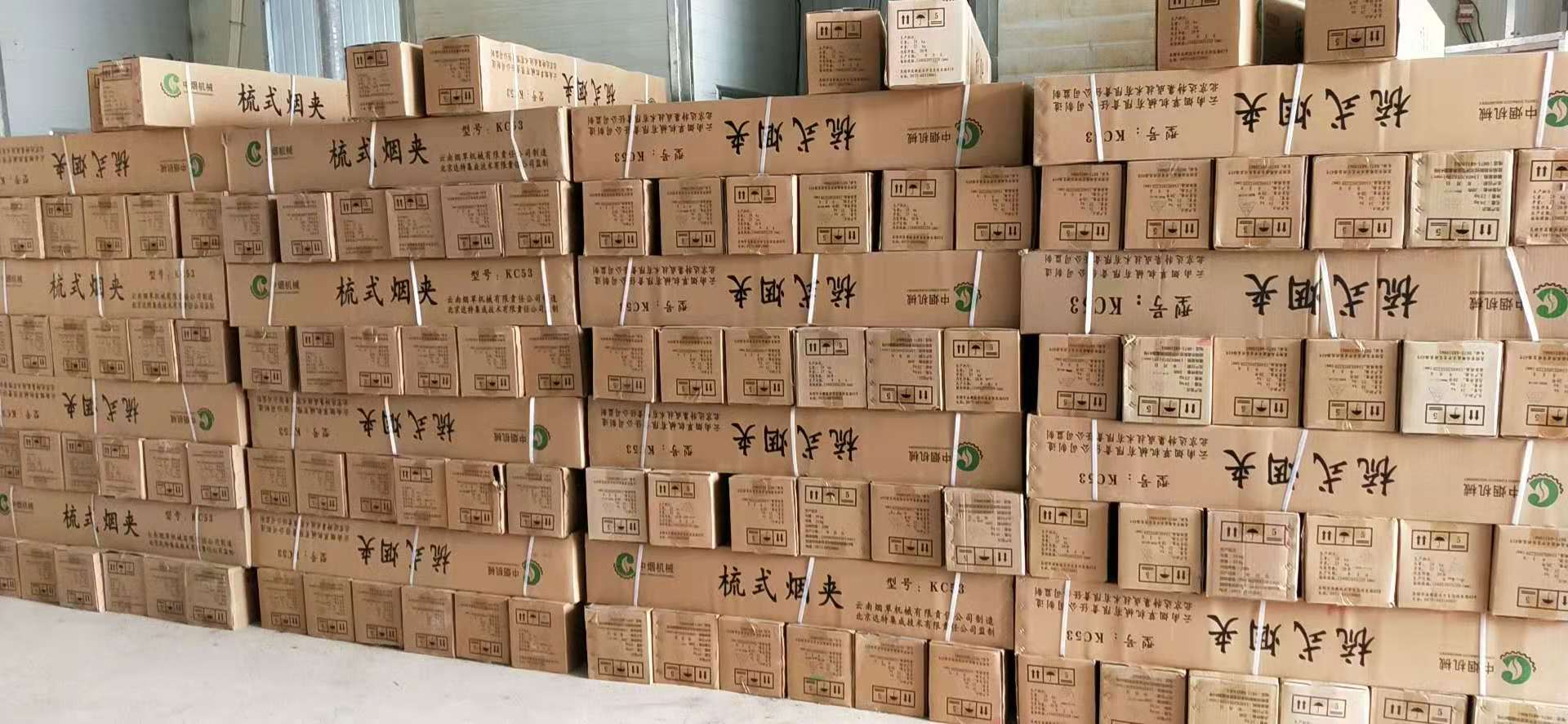

云南昆明烤烟烟夹 烤房专用不锈钢梳式烟夹

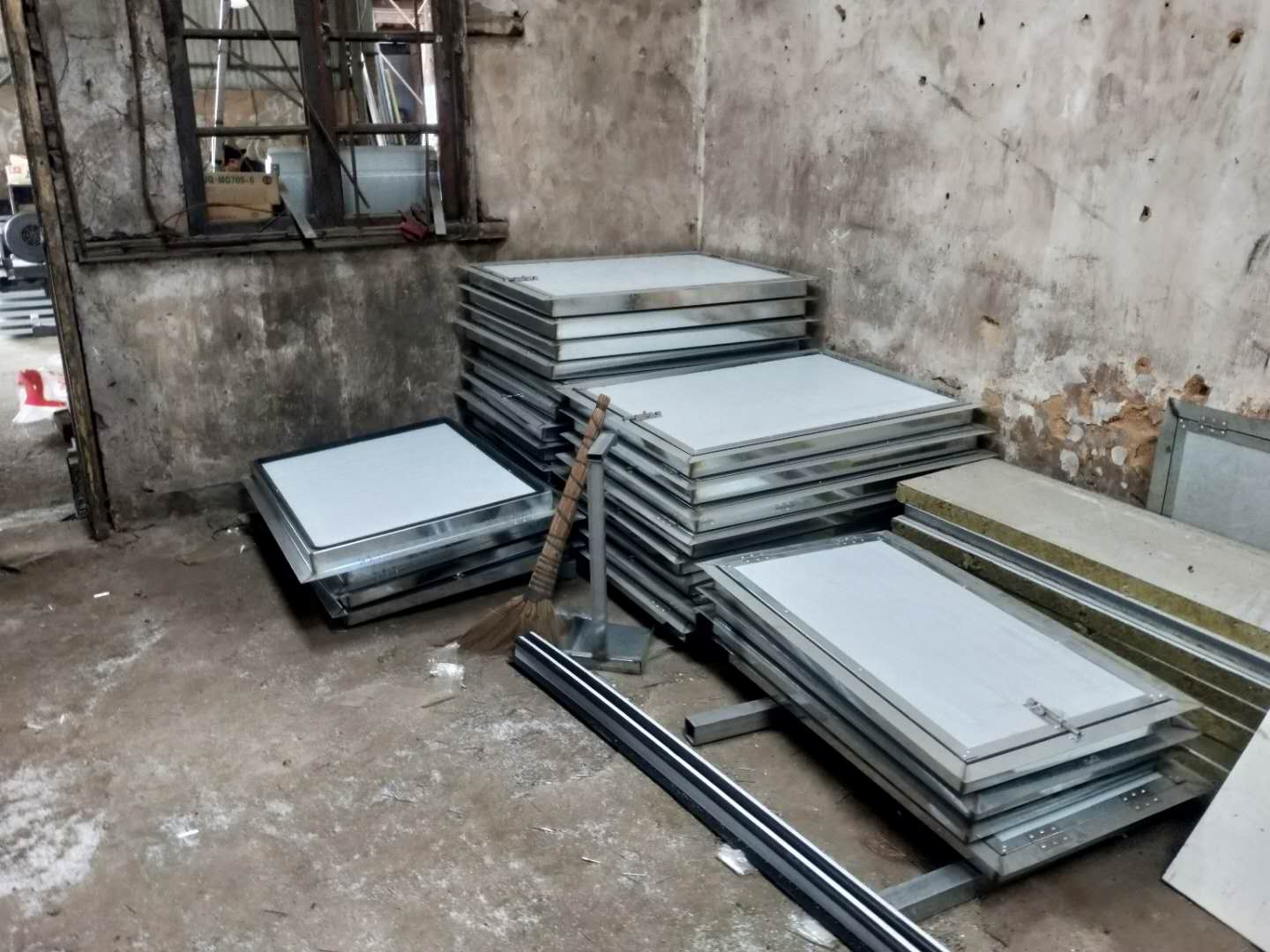

装烟室內空长8米、宽2.7米、高3.5米；加热室长2米、宽与装烟室一致。其结构包括围墙、隔墙、房顶、门、观察窗、维修门、排湿窗、挂烟架、进风道、回风道、供热设备、通风设备等（主要技术参数如表1）

   基本结构与参数

项目	气流上升式	气流下降式
加热室规格（mm)	长2000，宽2700，高3500	长2000，宽2700，高3500
装烟室规格（mm）	长8000，宽2700，高3500	长8000，宽2700，高3500
墙体厚度（mm）	240—400	240—400
隔墙厚度（mm）	240	240
房顶（mm）	钢筋混凝土浇筑，厚100～120，安装隔热层

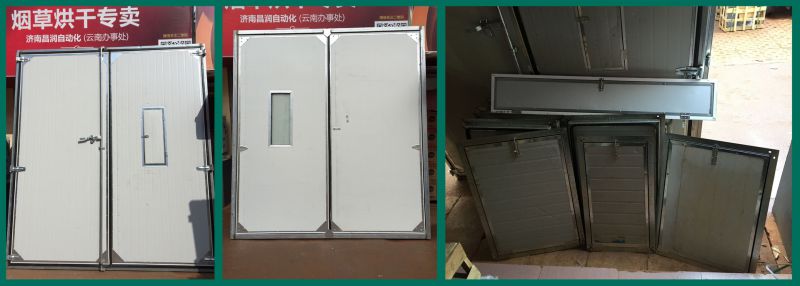

检修门规格（mm）	高600，宽1000	高600，宽1000
进风道（mm）	进风口高500，地面从隔墙下方到装烟门逐渐抬高，坡度4.2％	进风口高500，后端440，房顶从隔墙上方到装烟室门逐渐降低，坡度4.2％
回风道（mm）	位于装烟室顶部，高400	位于装烟室底部，高400
装烟架、层数、层距（mm）	第一层离进风口1000、层数三层、层距750	第一层离进风口1000、层数三层、层距750
观察窗(mm)	1个，高1600，宽300，双层	1个，高1600,宽300，双层
排湿窗(mm)	在装烟室两侧顶部设6个排湿窗（宽600,高300)	在装烟室两侧底部各设6个排湿窗（宽600，高300)
装烟门(mm)	双层，在装烟室后端，高1800，宽600，2个

使用烟夹的好处
1、使用烟夹夹（编）烟能有效的减工降本。比如烘烤工场，有150栋烤房，采用烟夹编烟，人均每小时可编（夹）鲜烟约500公斤，比传统编竿方式增加380公斤左右；
2、提高了烤房利用率，减少烤房建设投入资金。
3、多次对比实验证明，使用挂烟夹能使烤房装烟量在5000㎏-6000㎏范围内，能从分发挥2.7×8米烤房的设计性能，稳定在低的烟叶烘烤煤耗、电耗成本。
三、挂烟夹组成
上、下两梁，钢钉和复合挂扣。
四、挂烟夹畅销型号
1280mm、1320mm、1380mm和1400mm,亦可以根据客户要求定制。
五、挂烟夹设计承重及材质
设计承重：每支12-15KG鲜烟叶
材质：全部由优质无毒害不锈钢制造

装烟量大对于3棚的密集烤房,烟夹烘烤可通过提高单夹装叶片数来增加烤房的装烟量,增加量可达到45%。多个烟区的试验结果表明,烟夹烘烤的装烟量可以继续增加,进一步提高烤房工作效率。
2、省时、省工烟夹烘烤较挂竿烘烤在装烟环节上省工22%,在出炉卸烟过程中省工量可达到34%。烟夹烘烤可大幅度降低烘烤过程中装、卸烟的用工时间和用工量,缓解烟叶采收过程中“雇工难、雇工贵”的问题。
3、烘烤成本降低随着装烟量的增多,烤烟的耗煤量和耗电量增加,但单位重量烟叶的耗电量和耗煤量较挂杆烘烤有所减少,装烟密度越大,相对减少量也越大。可见,烟夹烘烤在降低烘烤用煤和用电等成本投入方面效果明显。
4、促进烤烟干筋由于铁具有良好的导热性能,烟夹对3段式烘烤的干筋阶段起到了促进作用,烟夹良好的导热性能够加快烟叶的干筋,对于装烟密度较大的炉次,烟夹的使用可不同程度上避免出现湿筋烟叶。
5、装烟量灵活可控烤房装烟夹量、烟夹装烟叶数均有较大的可控空间,可根据采烟量灵活控制烤房的装烟夹数和单夹装烟量,促使烤房装烟均匀,达到好的烘烤效果。

密集烤房是烤烟生产中烘烤烟叶的专用设备。具有装烟密度大，使用风机进行强制通风和热风循环，平面、立面干球温差和湿球温差小，烟叶变黄、干燥均匀，烤后烟叶黄烟率高，烘烤时间短的特点，另外，还有温湿度自控系统辅助烘烤设备，操作方便，容易掌握，降低烘烤工作强度明显，节省烘烤用工等优点。密集烤房分气流上升式密集烤房和气流下降式密集烤房两种。两种密集烤房在烘烤烟叶的过程中，虽然气流不同，但仍具有较多的相似性。目前云南烟叶已进入成熟采收烘烤阶段，为确保提高烟叶烘烤质量，特提出密集烘烤操作技术要点，供各地烘烤烟叶参考。

端用麻绳捆扎后，架在竹、木竿(编竿)
上烘烤，普通一个烤房编竿数是400竿，烟农编一竿烟的时间一般在10分钟左右，费时费力，劳动强度很大，且竹、木材质有可能污染烟叶，不利于环保。发明内容
本实用新型的目的在于提供一种不锈钢材质或金属材质的新型烤烟夹，以克服上述缺点。
为实现上述的目的，本实用新型的技术解决方案是采用不锈钢材质或金属材质的上、下夹杆烟叶置于上、下夹杆之间，通过旋扭将上、下夹杆及烟叶夹紧，再将紧固后的夹杆置于烤房的支架上烘烤，使烟叶干燥。
本实用新型包括上、下夹杆和旋扭，其特征在于上，钻有穿透杆体的连接孔2;
B、 所述的下夹杆3上钻有与上夹杆1对应的穿透或不穿透杆体的连接孔
2'，该连接孔2'的表面上，焊有卡圈4;
C、所述的旋扭5包括手柄6和导杆7，该导杆穿过弹簧8和垫片9，其上端与手柄6焊接，下端焊有卡销IO。
所述的卡圈4上，开有与卡销10对应的"一"字型槽ll。所述的上夹杆1和下夹杆3均为空心夹杆。
所述的上夹杆1和下夹杆3之间，也可以通过螺钉螺母连接。
本实用新型的有益效果是由于采用了不锈钢材质或金属材质的上、下夹杆及旋扭夹紧的结构，取代了麻绳捆绑烟叶和竹、木竿编竿的繁琐操作，从而提高了工效，减轻了烟农的劳动强度，也避免了竹、木材质编竿带来的污染。本实用新型操作过程简单、可靠，编一竿烟的时间不过1分钟左右，而且由于不锈钢或金属夹杆优良的导热性，使被夹杆夹住的烟柄部位变干的速度比采用竹、木竿的方式快6个小时左右，这样既节省了时间，又减少了煤的用量，降低了烤烟成本。.



图1是本实用新型的结构示意图。图2是本实用新型上夹杆的结构示意图。图3是本实用新型下夹杆的结构示意图。图4是本实用新型卡圈的结构示意图。
图中l一上夹杆，2、 2' —连接孔，3—下夹杆，4—卡圈，5—旋扭，6—手柄，7—导杆，8—弹簧，9—垫片，10—卡销，11—"一"字型槽。
具体实施方式
以下结合附图对本实用新型及其具体实施方式
作进一步详细说明。参见附图1—4,本实用新型包括上、下夹杆和旋扭，其特征在于
A、 所述的上夹杆l上，钻有穿透杆体的连接孔2;
B、 所述的下夹杆3上钻有与上夹杆1对应的穿透或不穿透杆体的连接孔2'，该连接孔2'的表面上，焊有卡圈4;C、所述的旋扭5包括手柄6和导杆7，该导杆穿过弹簧8和垫片9，其上端与手柄6焊接，下端焊有卡销IO。
所述的卡圈4上，开有与卡销10对应的"一"字型槽ll。所述的上夹杆1和下夹杆3均为空心夹杆。所述的上夹杆1和下夹杆3之间，也可以通过螺钉螺母连接。将需要烘烤的烟叶的烟柄部位，置于上、下夹杆1和3之间，并将上夹杆1上的连接孔2与下夹杆3的连接孔2'对准，然后通过手柄6，使旋扭5上的卡销10穿过连接孔2、卡圈4的"一"字型槽11及连接孔2'，并旋转不超过180°，松开旋扭，由于弹簧8的反作用力，卡销10被卡在下夹杆3的连接孔2'内，形成上、下夹杆的错位卡接，并使烟叶柄被卡紧在上、下夹杆之间，完成了烘烤烟叶的前期工作，后可将夹有烟叶的夹杆送入烤房烘烤。烘烤完毕后，只要将旋扭5从卡圈4的"一"字型槽11中旋出，上、下夹杆1和3即可拆开，重新装夹烟叶。上夹杆1和下夹杆3之间，也可以通过螺钉螺母连接。
权利要求1.一种新型烤烟夹，包括上、下夹杆和旋扭，其特征在于A、所述的上夹杆(1)上，钻有穿透杆体的连接孔(2)；B、所述的下夹杆(3)上钻有与上夹杆(1)对应的穿透或不穿透杆体的连接孔(2′)，该连接孔的表面上，焊有卡圈(4)；C、所述的旋扭(5)包括手柄(6)和导杆(7)，该导杆穿过弹簧(8)和垫片(9)，其上端与手柄(6)焊接，下端焊有卡销(10)。
2、 按权利要求1所述的烤烟夹，其特征在于所述的卡圈(4)上，开有与 卡销(10)对应的"一"字型槽(11)。
3、 按权利要求1所述的烤烟夹，其特征在于所述的上夹杆(1)和下夹杆 (3)均为空心夹杆。
4、 按权利要求1所述的烤烟夹，其特征在于所述的上夹杆(1)和下夹杆 (3)之间，也可以通过螺钉螺母连接。
专利摘要本实用新型公开了一种新型烤烟夹。本实用新型的目的在于提供一种不锈钢材质或金属材质的新型烤烟夹。本实用新型包括上、下夹杆和旋扭，其特征在于A.所述的上夹杆上，钻有穿透杆体的连接孔；B.所述的下夹杆上钻有与上夹杆对应的穿透或不穿透杆体的连接孔，连接孔的表面上，焊有卡圈；C.所述的旋扭包括手柄和导杆，该导杆穿过弹簧和垫片，其上端与手柄焊接，下端焊有卡销。本实用新型主要用作烤烟的夹具。
