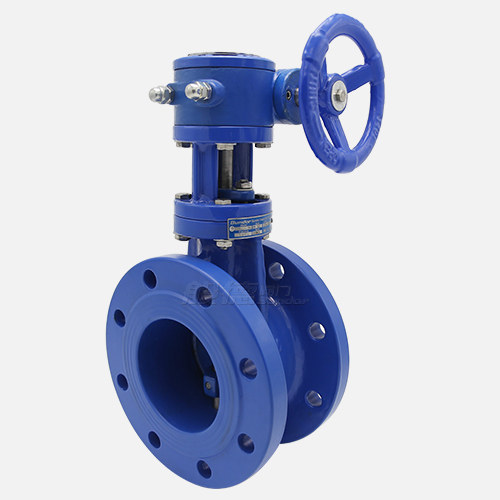

般德D342X双偏心法兰蝶阀

D342X双偏心法兰蝶阀适用于城市供排水及电力、油品系统中作为截流节调节流量用。

结构原理

双偏心结构是产品在设计过程中，将蝶板偏离密封面中心线，形成一个偏心；阀杆偏离管路中心线，形成二个偏心；两个偏心结构使阀门密封副在启闭过程中蝶板旋转较小的角度便于阀座脱离，减少了摩擦，因而延长了阀门的使用寿命。

产品特点

1、蝶板采用流线型设计、阀门具有阻力小、压力损失小。

2、采用双偏心结构，减少了密封面的摩擦，延长了阀门的使用寿命。

3、蝶板密封圈采用“T”型结构，阀座采用高性能耐磨铜材料，密封副呈线性密封，启闭扭矩小。

4、密封圈易于更换，便于维修。

5、轴套采用耐磨铜材料，阀轴密封采用“O”型圈密封，耐磨损。

6、该产品可立式安装，也可我是安装，适用性好。

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、D342双偏心软密封蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试D342X双偏心软密封蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
