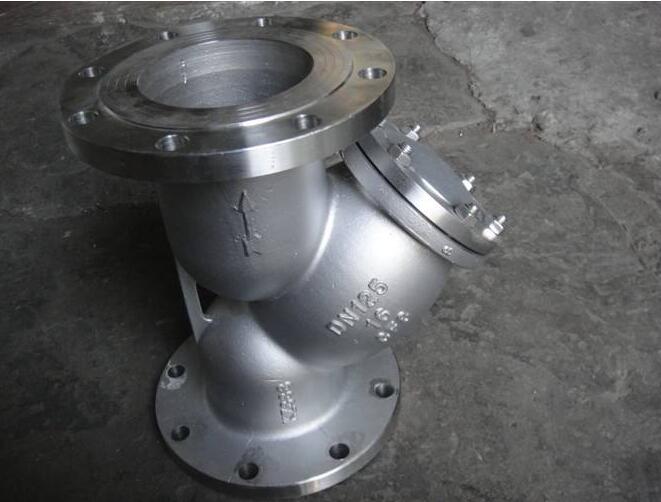

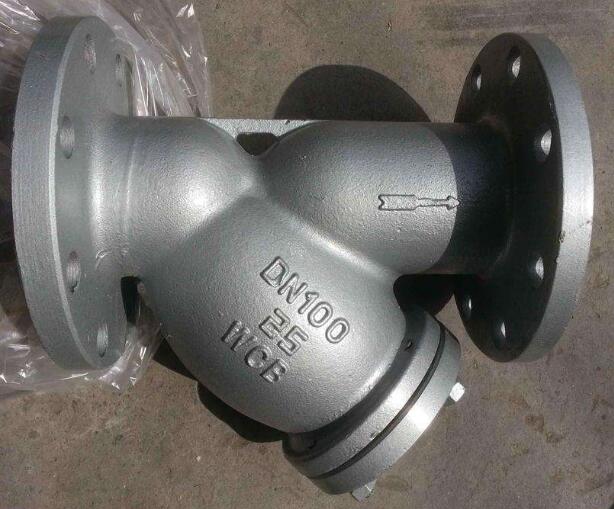

气体Y型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可，因此，使用维护极为方便。
气体Y型过滤器安装与维护：
1、过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。下图为Y型过滤器安装方向指导：
2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这是压力降增大，流速会下降，需及时清除过滤芯内的杂质。
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机，泵，仪表等设备会遭到破坏。
4、如发现不锈钢钢丝变形或损坏，需马上更换。
气体Y型过滤器技术参数：
|
壳体材质 |
球墨铸铁 |
碳钢(WCB碳素钢、铸钢) |
不锈钢 |
|
公称通径 |
15～500mm |
||
|
滤框滤网材质 |
不锈钢 |
||
|
密封件材质 |
耐油石棉、橡胶、聚四氟乙烯 |
||
|
工作温度（℃） |
-30~380 |
-80~425 |
-80~450 |
|
公称压力（MPa） |
1.6~42（150Lb~2500Lb） |
||
|
过滤精度（目/in） |
10~300 |
||
气体Y型过滤器外形尺寸：
|
DN |
"英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
参考重量kg |
|
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
|
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
|
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
|
32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
|
40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
|
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
