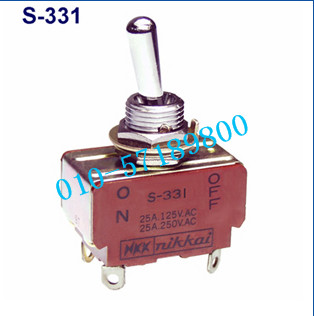

日本进口大功率钮子开关S331T 现货 NKK摇头开关
其他额定参数
触点电阻： 10毫欧
绝缘电阻： 1,000兆欧以上在500V DC
绝缘强度： 2,000V AC至少1分钟
机械寿命： 对于S5AW, S8AW, S9AW, S25AW, S28AW, S29AW30,000次操作以上
对于其他型号50,000次操作以上
电气寿命： 25,000次操作以上
摆动角度(α)： 如后页表格所示
材质和涂覆
摇杆： 黄铜镀铬
衬套： 黄铜镀铬
外壳： 酚醛树脂
外壳盖： 钢镀锌
活动接触器： 铜镀银
活动触点： 铜镀银上覆盖银合金
固定触点： 铜镀银上覆盖银合金
端子： 黄铜镀锡
环境数据
工作温度范围： –30°C 到+70°C (–22°F 到+158°F) 适用于防溅入型;
–10°C 到+70°C (+14°F 到+158°F) 适用于其它所有型号
密封： 防溅入型和摇杆锁定面板密封型符合IP67标准
安装
安装扭矩： 1.47Nm (13lb ? in)适用于AW和AL型号上的单螺母
2.94(26lb ? in)适用于其它型号上的双螺母
大面板厚度： 开关尺寸图中面板裁切下面所示
焊接时间和温度： 手工焊接：请参阅附录中的概略图A。
