充电接口接地端子短时耐大电流测试系统
生产单位：深圳阳光悦达科技有限公司
型号：Sun-3500A
一.概述：
1. GB/T 20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》
2. GB/T 20234.2-2015 《电动汽车传导充电用连接装置 第2部分：交流充电接口》
3. GB/T 20234.3-2015 《电动汽车传导充电用连接装置 第3部分：直流充电接口》
4. GB/T 11918.1-2014 《工业用插头插座和耦合器 第1部分：通用要求》
二. 主要参数：

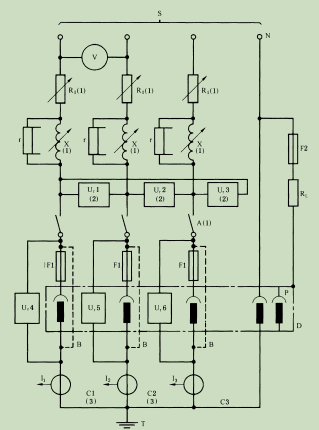

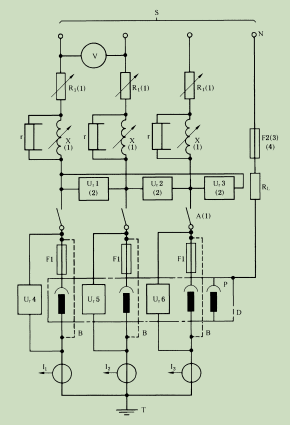

1.1 接地措施
1.1.1 按照GB/T 11918.1—2014中第10章进行试验。
1.1.2 按照如下步骤进行短时耐大电流试验：
a) 模拟实际使用状态，将供电插头、供电插座、车辆插头和车辆插座进行安装；
b) 将长度不小于0.6 m的满足表1尺寸的导线按照制造商规定的紧固条件连接到保护接地端子：供电插座和车辆插座连接所允许最小尺寸的铜导体电缆，供电插头和车辆插头连接和额定电流相匹配的电缆，允许直接使用已经连接好的组件。
c) 按照表1所示的电流和时间进行试验；
d) 试验结束后用欧姆表或类似设备检查接地导体间连接的连续性。
表1 接地端子短时耐大电流测试参数
|
充电接口额定电流 A |
接地导体（铜）的最小尺寸 mm2 |
时间 s |
测试电流 A |
|
10 |
2.5 |
4 |
300 |
|
16、20 |
4 |
4 |
470 |
|
32 |
6 |
4 |
750 |
|
63 |
10 |
4 |
1180 |
|
80 |
10 |
4 |
1180 |
|
125 |
16 |
6 |
1530 |
|
200 |
16 |
6 |
1530 |
|
250 |
25 |
6 |
2450 |
|
400 |
35 |
6 |
3100 |
三. 更多设备资料：
真诚的感谢您能点击该网页，查看和了解阳光悦达科技生产的充电接口接地端子短时耐大电流测试系统，如果您想了解更多关于GB/T20234.1-2015，GB/T11918.1-2014等标准测试设备，欢迎您随时来电来函沟通。
