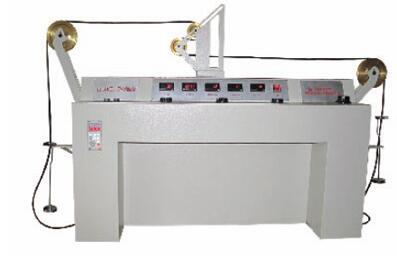

电动汽车电缆护套耐刮磨试验机GBT33594-2017/成品电缆护套耐刮磨试验机GBT33594-2017
型号：Sun-NM
制造单位：深圳阳光悦达科技有限公司
一. 满足标准：
GBT33594-2017 电动汽车充电用电缆 11.5.7 .4刮磨试验
试验步骤按照GB/T 5013.2-2008 额定电压450750V及以下橡皮绝缘电缆 第2部分：试验方法 3章 成品软电缆的机械强度试验。
试验要求见GB/T 5013.1-2008 额定电压450/750V及以下橡皮绝缘电缆 第1部分：一般要求
CQC1103-2015-电动汽车传导充电系统用电缆技术规范 10.5.4刮磨试验
CQC1105-2014 电动汽车传导充电系统用电缆技术规范 第3部分：直流充电系统用电缆
二. 测试要求：
耐刮磨试验
取两段长约 800mm 的电缆试样，清洁试样表面。

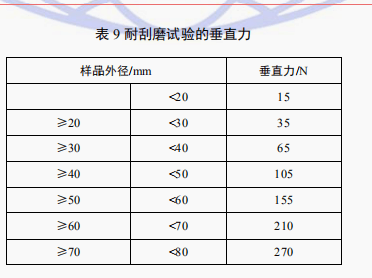

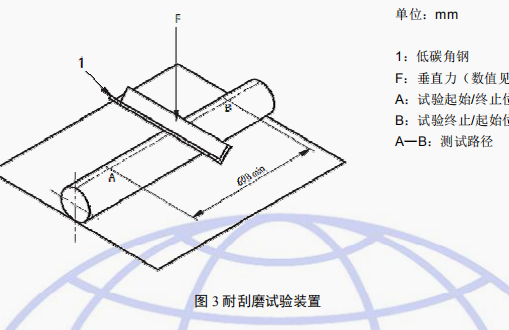

如图 3 所示，将试样校直、水平地固定在一个坚实的底座上水平地固定在一个坚实的底座放置一段与试样表，面垂直相接触的低碳角钢，使角钢的两边对称的分布在电缆试样纵轴的垂直面上，角钢刮头的曲率半径刮头的曲率半径刮头的曲率半径不小于 1mm，且不大于 2mm。在接触点上按表 9 的规定在钢角上施加垂直作用力，沿着电缆试样水平的拖沿着电缆试样水平动角钢，角钢移动的距离应不小于 600mm，，刮磨速度为（150～300）mm/s，来回往返 2000次。
三. 设备主要技术参数：
本仪器适用于试验电缆外径30mm以上到110mm及以下的塑料外套耐刮磨性能，满足JB/T10696-2007和GB/T12706.3-2008国家标准。
1.电源电压：三相四线（380V）
2.电机功率：750W
3.角铁刮头曲率半径大于1mm小于2mm
4.刮头行程 ≥600mm
5.刮磨速度(150-300)mm/s可调
6.刮磨次数25次可设定
7.砝码配重：65N ,106N , 155N ,210N , 270N , 340N , 420N ,550N
四. 设备运输方式：
该设备由我们厂家提供定制木箱包装，通过汽车运输方式发往用户所在地。
五. 更多设备资料：
真诚的感谢您能点击该网页，查看和了解阳光悦达科技生产的电动汽车电缆护套耐刮磨试验机或成品电缆护套耐刮磨试验机，如果您想了解更多关于GB/T33594-2017，CQC1103-2015，CQC1105-2015等标准测试设备，欢迎您随时来电来函沟通。
