互感器壳体弹簧冲击器
型号：Sun-TH
制造单位：深圳阳光悦达科技有限公司
一. 满足标准：
QGDW11681-2017 10kV～35kV计量用电流互感器技术规范 6.17 着火危险试验。
QGDW1572-2014计量用低压电流互感器技术规范 7.17阻燃试验
GB 20840.1-2010 互感器 第1部分：通用技术要求
GBT2423.55-2006电工电子产品环境试验 第2部分 环境测试 试验Eh：锤击试验。
二. 试验要求：

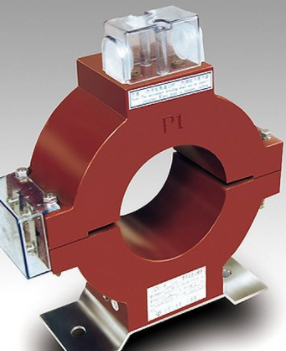

按照GB/T 2423.55的规定，用弹簧锤试验互感器浇注体和二次端子罩的机械强度。试验时互感器以正常的工作位置安装于坚固的平面支撑或靠在刚性的平面支撑上，选用撞击元件质量为250g±5g的弹簧锤试验装置进行试验，以0.50J±0.04J的撞击动能分别作用于壳体的不同部位和二次端子罩的外表面，对每一个部位试验5次，试验时弹簧锤应垂直于样品受试面。试验后如果产品的外观完整性没有发生破坏，则试验合格。
三. 主要参数：
1、根据IEC60068-2-75、GB/T2423.55-2006、GB4706.1、GB8898和GB7000、 IEC884及UL1244等相应条款制作
而成，主要用于检验家用和类似电器产品的外壳、操作杆、手柄、旋钮、指示灯等外壳承受机械冲击的
能力。
2、本冲击器采用不锈钢制作。
3、冲击能量具有五档（0.2J、0.35J、0.5J、0.7J、1.0J)可调功能：
冲击能量 误差
0.20J ±0.020J
0.35J ±0.03J
0.50J ±0.04J
0.70J ±0.05J
1.00J ±0.05J
技术参数：
长 度： 211mm
重 量： 1250g
外 径： 50 mm
锤头重量： 60g
锤头半径： 10mm
冲击组件： 包括击发球柄与锤头，重量为250g，锤头由白色聚先亚胺制成
冲击释放力：小于10N
四. 更多关于QGDW 11681设备资料：
真诚的感谢您能点击进入该网页，查看和了解阳光悦达科技生产的互感器壳体弹簧冲击器，如果您想了解QGDW 11681-2017 ，QGDW1572-2014，GB 20840.1-2010，GB/T5169.11-2017等标准测试设备，欢迎您随时来电来函沟通。
